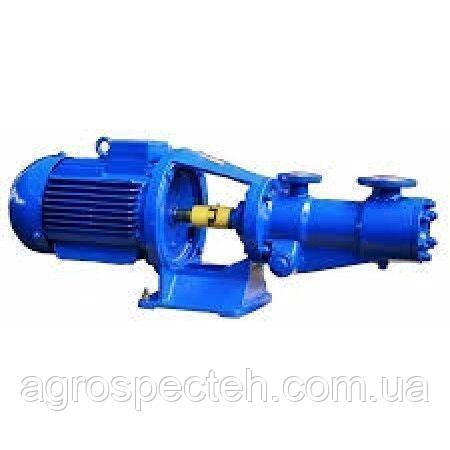

Тригвинтовий насос А1 3В 8/25-5/4Б

Тригвинтовий насос А1 3В 8/25-5/4Б

Ціну уточнюйте

  • В наявності
+380 (50) 685-88-84
Сергій Олексійович (Viber)
  • +380 (68) 420-51-52
    Сергій (WhatsApp)
  • +380 (95) 023-96-81
    Діма

Замовлення тільки за телефоном

Тригвинтовий насос А1 3В 8/25-5/4БТригвинтовий насос А1 3В 8/25-5/4Б
Ціну уточнюйте
В наявності
+380 (50) 685-88-84
Сергій Олексійович (Viber)
  • +380 (68) 420-51-52
    Сергій (WhatsApp)
  • +380 (95) 023-96-81
    Діма
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Наша компанія пропонує широкий асортимент  обладнання для систем водопостачання, опалення, дренажу та каналізації, водоочищення та фільтрації. Насоси консольні, двобічного входу, відцентрові, гвинтові, шестерні, оливонасоси, дренажні, самовсмоктувальні, ґрунтові, шламові, заглибні, артезіанські, вихрові, паливні, поживні, конденсатні, нафтові, хімічні, фекальні, водяні. Насосні агрегати. Широкий асортимент запасних частин і комплектуючих до насосів. Сальникове набиття, торцеві ущільнення, пальці напівмуфт.

Тригвинтовий насос А1 3В 8/25-5/4Б

Основні характеристики насоса А1 3В 8/25-5/4Б:

Подавання м3/год — 5,5;

Потужність споживана насосом, кВт —;

Частота обертання об./хв — 1450;

Тиск на виході з насоса кг/см2 — 4;

Тиск повного перепуску, МПа — 0,6;

КПД насоса, % - 65;

Кінематична в'язкість перекачуваного середовища (розрахункова), °BУ — 10 ;

Допускна вакуумометрична висота всмоктування, м — 5.



Приклад позначення насоса А1 3В х2 500/10-400/4Б ОМ3:

А – конструктивна ознака модернізованого насоса;

1 – порядкове виконання;

3В х2 500/10 — позначення типорозміру за ГОСТ 20883-88;

400 – округлене значення подавання насоса в агрегаті, м3/год;

4 — тиск на виході насоса в агрегаті, кгс/см2;

Б — позначення матеріалу проточної частини — бронза;

ОМ — кліматичне виконання;

3 - категорія розміщення за ГОСТ 15150-69;



Призначення тригвинтового насоса:

Насоси тригвинтового типу  3 В призначені для перекачування неагресивних рідин, що мають змащувальну здатність (мінеральну оливу, мазут, оливу, дизельне паливо), без абразивних механічних домішок, в'язкістю до 1500 сСт і температурою до 100 °C. Деякі моделі насосів на вимогу замовника можуть бути виготовлені для перекачування рідин температурою до 150 °C. Нижня межа в'язкості обмежується змащувальною здатністю рідини, що перекачується, верхній — потужністю електродвигуна та всмоктувальної здатністю насоса.

Під час замовлення перекачувану рідину, межі в'язкості та робочу температуру необхідно обмовити.

Насоси типу 3В виготовляються в кліматичному виконанні ОМЗ для встановлення на судах морського та річкового флоту (з прийомом Морського Реєстру та/або Річного Реєструменту).



Конструкція тригвинтового насоса:

Агрегат електронасосний складається з тригвинтового насоса та двигуна, ліхтаря, муфти, запобіжного клапана.

За принципом дії тригвинтовий насос — об'ємний.

Насос   складається з таких основних деталей і складальних одиниць: гідравлічної частини, корпусу з кришками, торцевого ущільнення, запобіжного та кулькового клапанів.

Усередині корпусу вставлена обойма з трьома циліндричними розточками, у якій розташовані один провідний гвинт і два ведомих, які слугують для ущільнення провідного гвинта.

Профіль нарізання гвинтів спеціальний, що забезпечує їх взаємне сполучення; нарізання двозахідне, на тягловому гвинті — ліве, на відомних — праве.

Під час обертання гвинтів у всмоктувальній порожнині насоса створюється розрідження, унаслідок чого перекачувальна рідина надходить у западини нарізки гвинтів взаємно замиканих під час їх обертання. Замкнутий у нарізуванні гвинтів об'єм рідини переміщається в обоймі прямолінійно без перемішування і витісняється в нагнітальну порожнину. Попадання повітря в робочі органи насоса неприпустиме.

На виході провідного гвинта в порожнині кришки сальника встановлене торцеве ущільнення.



Застосування тригвинтового насоса:

- для забезпечення подавання палива в системах живлення суднових дизельних установок на морських і річкових суда;

- для забезпечення роботи суднових котельних установок (подання палива);

- в системах подавання змащувальної рідини в суднових турбінних установках;

- як насоси високого тиску (для перекачування мінеральних олив) у системах гідравліки;



Переваги тригвинтового насоса:

- простота конструкції, можливість проведення ремонту заміною зношених деталей;

- рівномірне транспортування рідини без пульсації та перемішування, внаслідок чого не потрібне використання гасителя пульсації або компенсаторів у трубопроводах;

- гарна всмоктувальна здатність насоса до 5 м і більше, залежно від в'язкості рідини, що перекачується;

- вбудований перепускний клапан оберігає насос від підвищеного тиску;

— малошумність під час роботи насоса.



Безкоштовний підбір чи дефектування обладнання. Враховуємо усі ваші інтереси. Купимо ваші несправні або б/в насоси.

Основні атрибути
ВиробникЛИВГИДРОМАШ
Користувацькi характеристики
Максимальна витрата5.5 куб. м/ч
Номінальна витрата5.5 куб. м/ч
Потужність двигуна1.5 кВт і більше
Призначеннядля брудної води, для забруднених рідин, для масла, для нафти/ бензину/ палива, для чистої води, дренажні
Конструктивне виконаннягоризонтальний одноступінчатий
Видшнековий насос
Напруга380 В
Тип приводуелектричний
Сфера застосуванняпромисловий
