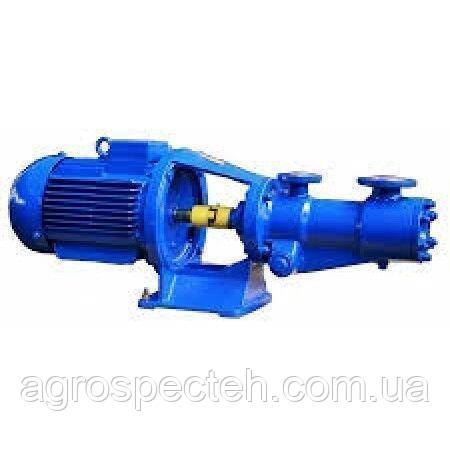

Тригвинтовий насос А1 3В 4/25-6,8/25Б

Наша компанія пропонує широкий асортимент обладнання для систем водопостачання, опалення, дренажу та каналізації, водоочищення і фільтрації. Насоси консольні, двостороннього входу, відцентрові, гвинтові, шестерні, масляні насоси, дренажні, самовсмоктуючі, ґрунтові, шламові, заглибні, артезіанські, вихрові, паливні, поживні, конденсатні, нафтові, хімічні, фекальні, водяні. Насосні агрегати. Широкий асортимент запасних частин і комплектуючих до насосів. Сальникове набиття, торцеві ущільнення, пальці напівмуфт.

Основні характеристики насоса А1 3В 4/25-3,8/25Б:

Подача м3/год – 6,8;

Потужність, споживана насосом, кВт - 6;

Частота обертання об/хв – 2900;

Тиск на виході з насоса кг/см2 – 25;

Тиск повного перепуску, МПа – ;

ККД насоса, % - 70;

Кінематична в'язкість перекаживаемой середовища (розрахункова), °ВУ - 10 ;

Допускається вакуумметрическая висота всмоктування, м – 6.

Приклад позначення насоса А1 3В х2 500/10-400/4Б ОМ3:

А – конструктивна ознака модернізованого насос;

1 – порядкове виконання;

3В х2 500/10 – позначення типорозміру по ГОСТ 20883-88;

400 – округлене значення подачі насоса в агрегаті, м3/год;

4 – тиск на виході насоса в агрегаті, кгс/см2;

Б – позначення матеріалу проточної частини – бронза;

ОМ – кліматичне виконання;

3 - категорія розміщення за ГОСТ 15150-69;

Призначення трехвинтового насоса:

Насоси трехвинтовой 3В типу призначені для перекачування неагресивних рідин, що володіють змазує здатністю (мінеральне масло, мазут, нафту, дизельне паливо ), без абразивних частинок механічних домішок, в'язкістю до 1500 сСт і температурою до 100°С. Деякі моделі насосів на вимогу замовника можуть бути виготовлені для перекачування рідин температурою до 150°С. Нижня межа в'язкості обмежується змазує здатністю рідини, що перекачується, верхній – потужністю електродвигуна і всмоктуючої здатністю насоса.

При замовленні рідину, що перекачується, межі в'язкості і робочу температуру необхідно обумовити.

Насоси типу 3В виготовляються в кліматичному виконанні ОМЗ для установки на суднах морського і річкового флоту (з прийманням Морського Регістра і/або Річкового Регістра).

Конструкція трехвинтового насоса:

Агрегат електронасосний складається з трехвинтового насоса і двигуна, ліхтаря, муфти, запобіжного клапана.

За принципом дії трехвинтовой насос – об'ємний.

Насос складається з наступних основних деталей і складальних одиниць: гідравлічної частини, корпусу з кришками, торцевого ущільнення, запобіжного і кулькового клапанів.

Усередині корпусу встановлено обойма з трьома циліндричними розточка, в якій розташовані один ведучий гвинт і два ведених, що служать для ущільнення ведучого гвинта.

Профіль нарізки гвинтів спеціальний, забезпечує їх взаємне сполучення; нарізка двухзаходная, на провідному гвинті - ліва, на ведених - права.

При обертанні гвинтів у усмоктувальної порожнини насоса створюється розрідження, внаслідок чого перекачувана рідина надходить у западини нарізки гвинтів взаємно замикаються при їх обертанні. Замкнуте нарізки гвинтів обсяг рідини переміщається в обоймі прямолінійно без перемішування і витісняється в нагнітальну порожнину. Потрапляння повітря в робочі органи насоса неприпустимо.

На виході ведучого гвинта в порожнині кришки сальника встановлено торцеве ущільнення.

Застосування трехвинтового насоса:

- для забезпечення подачі палива в системах живлення суднових дизельних установок на морських і річкових суду;

- для забезпечення роботи суднових котельних установок(подача палива);

- в системах подачі мастильної рідини в суднових турбінних установках;

- в якості насосів високого тиску(для перекачування мінеральних масел) в системах гідравліки;

Переваги тригвинтовий насоса:

- простота конструкції, можливість проведення ремонту заміною зношених деталей;

- рівномірна транспортування рідини без пульсації і перемішування, внаслідок чого не потрібно використання гасителя пульсації або компенсаторів на трубопроводах;

- хороша всмоктувальна здатність насоса до 5 м і більше, залежно від в'язкості рідини, що перекачується;

- вбудований перепускний клапан оберігає насос від підвищеного тиску;

- малошумність під час роботи насоса.
