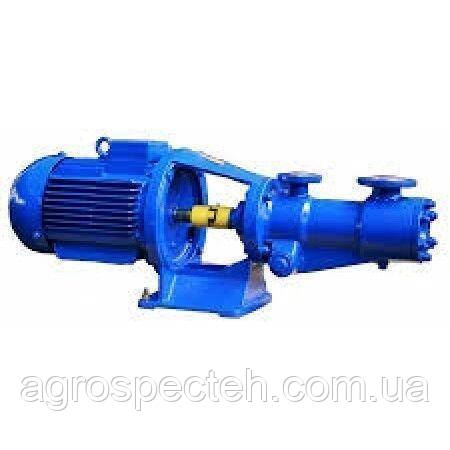

Тригвинтовий насос А1 3В 1,6/40-3/10Б-01

Наша компанія пропонує широкий асортимент обладнання для систем водопостачання, опалення, дренажу та каналізації, водоочищення і фільтрації. Насоси консольні, двостороннього входу, відцентрові, гвинтові, шестерні, масляні насоси, дренажні, самовсмоктуючі, ґрунтові, шламові, заглибні, артезіанські, вихрові, паливні, поживні, конденсатні, нафтові, хімічні, фекальні, водяні. Насосні агрегати. Широкий асортимент запасних частин і комплектуючих до насосів. Сальникове набивання, торцеві ущільнення, пальці напівмуфт.

Тригвинтовий насос А1 3В 1,6/40-3/10Б-01

Основні характеристики насоса А1 3В 1,6/40-3/10Б-01:

Подача м3/год – 3,24;

Потужність, споживана насосом, кВт - 3;

Частота обертання об/хв – 2900;

Тиск на виході з насоса кг/см2 – 10;

Тиск повного перепуску, МПа – 1;

ККД насоса, % - 55;

Кінематична в'язкість перекаживаемой середовища (розрахункова), °ВУ - 10;

Допускається вакуумметрическая висота всмоктування, м – 6.

Приклад позначення насоса А1 3В х2 500/10-400/4Б ОМ3:

А – конструктивна ознака модернізованого насос;

1 – порядкове виконання;

3В х2 500/10 – позначення типорозміру по ГОСТ 20883-88;

400 – округлене значення подачі насоса в агрегаті, м3/год;

4 – тиск на виході насоса в агрегаті, кгс/см2;

Б – позначення матеріалу проточної частини – бронза;

ОМ – кліматичне виконання;

3 - категорія розміщення за ГОСТ 15150-69;

Призначення тригвинтовго насоса:

Насоси тригвинтові 3В типу призначені для перекачування неагресивних рідин, що володіють змазує здатністю (мінеральне масло, мазут, нафту, дизельне паливо ), без абразивних частинок механічних домішок, в'язкістю до 1500 сСт і температурою до 100°С. Деякі моделі насосів на вимогу замовника можуть бути виготовлені для перекачування рідин температурою до 150°С. Нижня межа в'язкості обмежується змазує здатністю рідини, що перекачується, верхній – потужністю електродвигуна і всмоктуючої здатністю насоса.

При замовленні рідину, що перекачується, межі в'язкості і робочу температуру необхідно обумовити.

Насоси типу 3В виготовляються в кліматичному виконанні ОМЗ для установки на суднах морського і річкового флоту (з прийманням Морського Регістра і/або Річкового Регістра).

Конструкція тригвинтового насоса:

Агрегат електронасосний складається з тригвинтового насоса і двигуна, ліхтаря, муфти, запобіжного клапана.

За принципом дії тригвинтовий насос – об'ємний.

Насос складається з наступних основних деталей та складальних одиниць: гідравлічної частини, корпусу з кришками, торцевого ущільнення, запобіжного та кулькового клапанів.

Усередині корпусу вставлена ​​обойма з трьома циліндричними розточками, в якій розташовані один провідний гвинт і два ведені, що служать для ущільнення провідного гвинта.

Профіль нарізки гвинтів спеціальний, що забезпечує їх взаємне сполучення; нарізка двозахідна, на ведучому гвинтова, на ведених - права.

При обертанні гвинтів у всмоктувальній порожнині насоса створюється розрідження, внаслідок чого рідина, що перекачується, надходить у западини нарізки гвинтів, що взаємно замикаються при їх обертанні. Замкнений у нарізці гвинтів об'єм рідини переміщається в обоймі прямолінійно без перемішування і витісняється в порожнину нагнітальної. Попадання повітря до робочих органів насоса неприпустимо.

На виході провідного гвинта у порожнині кришки сальника встановлено торцеве ущільнення.

Застосування тригвинтового насоса:

- для забезпечення подачі палива в системах живлення суднових дизельних установок на морські та річкові судна;

- для забезпечення роботи суднових котелень (подача палива);

- у системах подачі мастильної рідини у суднових турбінних установках;

- як насоси високого тиску(для перекачування мінеральних масел) у системах гідравліки;

Переваги тригвинтового насоса:

- простота конструкції, можливість проведення ремонту заміною зношених деталей;

- рівномірне транспортування рідини без пульсації та перемішування, внаслідок чого не потрібно використання гасника пульсації або компенсаторів на трубопроводах;

- добра всмоктувальна здатність насоса до 5 м і більше, залежно від в'язкості рідини, що перекачується;

- вбудований перепускний клапан захищає насос від підвищеного тиску;

- малошумність під час роботи насоса.

Безкоштовний підбір чи дефектування обладнання. Враховуємо усі ваші інтереси. Купимо ваші несправні або б/в насоси.
