Насоси відцентрові нафтові типу ЦН

ПРИЗНАЧЕННЯ

Насоси відцентрові типів ЦН160/112 і ЦН90/100 та агрегати електронасосні на їх основі призначені для перекачування палива для реактивних двигунів за ГОСТ10227-86, ГОСТ12308-89 в чистому вигляді або з противоводокристаллизационными рідинами до 0,3% по масі (ТГФ – ГОСТ17477-86, ТГФМ – ТУ6-10-1457-79 І – ГОСТ 8313-88 і І-М ТУ 6-10-1457-79, автомобільних бензинів ГОСТ2084-77, авіаційних бензинів ГОСТ1012-72 і дизельних палив ГОСТ305-82), а також води та інших рідин, схожих з водою по в'язкості і хімічній активності.

Насоси відносяться до відновлюваним виробам вигляду 1 ГОСТ27.003-90.

Насоси і агрегати розроблені з урахуванням вимог безпеки, що визначаються ГОСТ Р 52743-2007.

Насоси (агрегати) допускаються для перекачування рідин, що належать до категорії ІІА, ІІВ групи вибухонебезпечності Т1, Т2, Т3 по ГОСТ Р51330.19. Згідно з класифікацією ПУЕ (правила улаштування електроустановок) допускається встановлення електронасосів у вибухонебезпечних зонах класів В-Іа, В-Іб, В-Іг, В-ІІА.

КОНСТРУКЦІЯ

Насос ЦН – відцентровий двостороннього входу, горизонтальний одноступінчатий з двостороннім підведенням рідини до робочого колеса і спіральним відведенням. Корпус насоса має роз'єм в горизонтальній площині, що проходить через вісь ротора. Кришка корпусу продовжує конфігурацію каналів корпусу.

Для насосів ЦН90/100, ЦН90/100-Е, ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1 (з нижнім розташуванням патрубків) у верхній частині кришки передбачено отвір М16х1,5 для приєднання вакуумнасоса або системи вакуумування. Для насосів ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 (з верхнім розташуванням патрубків) отвір для приєднання вакуумнасоса або системи вакуумування розташоване на напірному патрубку.

Основний напрямок обертання ротора: ліве проти годинникової стрілки (для насосів з нижнім розташуванням патрубків) або праве за годинниковою стрілкою (для насосів з верхнім розташуванням патрубків). На вимогу замовника допускається виготовляти насоси з протилежним обертанням ротора, насоси з верхнім розташуванням патрубків – з пристроєм для кріплення і приводу датчика тахометра.

Для ущільнення протікання рідини по валу застосовано торцеве ущільнення: одинарне або одинарне з допоміжним або подвійне.

Робоче колесо насоса - двостороннього входу, що дозволяє в основному врівноважити осьові сили. Залишкові осьові зусилля сприймаються радіально-упорними підшипниками.

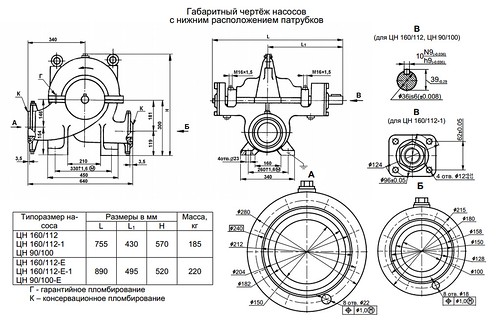

ГАБАРИТНЕ КРЕСЛЕННЯ НАСОСІВ ЦН З НИЖНІМ РОЗТАШУВАННЯМ ПАТРУБКІВ
Габаритне креслення насосів ЦН з нижнім розташуванням патрубків
ГАБАРИТНЕ КРЕСЛЕННЯ НАСОСІВ ЦН З ВЕРХНІМ РОЗТАШУВАННЯМ ПАТРУБКІВ
Габаритне креслення насосів ЦН з верхнім розташуванням патрубків

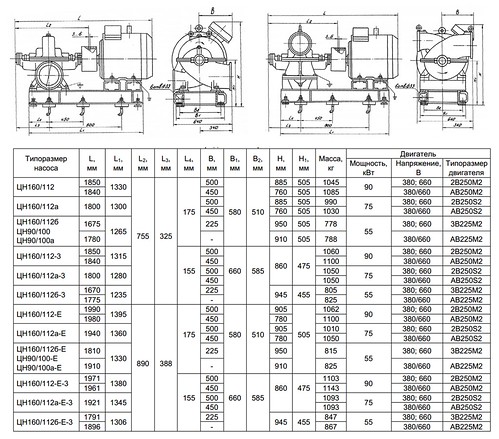

ГАБАРИТНЕ КРЕСЛЕННЯ АГРЕГАТІВ ЦН
Габаритне креслення агрегатів ЦН
ЗАСТОСУВАННЯ
  • в паливо-заправних комплексах (ТЗК) на цивільних і військових аеропортах у складі аеродромних паливозаправників для транспортування світлих нафтопродуктів і механізованої заправки вимірюваними обсягами палива
  • у насосних перекачування нафти і технологічних естакадах нафтопереробних заводів для перекачування світлих нафтопродуктів
  • в нафтових терміналах для перевалки автобензинів, дизельного та авіаційного палива, авіаційних гасу
  • у системах забезпечення оперативного та довгострокового зберігання нафтопродуктів
ОСОБЛИВОСТІ/ПЕРЕВАГИ
  • застосування комплектуючих перевірених постачальників дозволяє гарантувати успішну експлуатацію при температурах до мінус 40°С;
  •
  • застосування робочого колеса двостороннього входу дозволяє врівноважити осьові сили і знизити навантаження на підшипники;
  • наявність горизонтального роз'єму корпусу насоса і кришки насоса дозволяє проводити ремонт на місці експлуатації без демонтажу трубопроводів.
УМОВНЕ ПОЗНАЧЕННЯ

Наприклад: ЦН160/112в-Е-т У2 ТУ26-06-1640-91 , де :

  • ЦН - відцентровий;
  • 160 – подача, м3/год;
  • 112 – напір, м;
  • в - індекс обточування робочого колеса : а - перша обточування робочого колеса; б - друга обточування робочого колеса; в - спеціальна обточування колеса (для паливозаправників).
  • Е - матеріалу корпусу: Е - з вуглецевої сталі, без індексу - чавунний корпус
  • т - тип ущільнення валу : т – торцеве одинарне ущільнення з допоміжним, тд - подвійне торцеве ущільнення, без індексу - торцеве одинарне ущільнення;
  • У2 –кліматичне виконання і категорія розміщення.

БЕЗКОШТОВНИЙ ПІДБІР АБО ДЕФЕКТОВКА ОБЛАДНАННЯ. ВРАХОВУЄМО ВСІ ВАШІ ІНТЕРЕСИ. КУПИМО ВАШІ НЕСПРАВНІ АБО Б/У НАСОСИ.

Користувацькi характеристики
Максимальна витрата90 куб. м/ч
Вага185 кг
Номінальна витрата90 куб. м/ч
Потужність двигуна1.5 кВт і більше
Номінальний напір100 м
Максимальний напір100 м
Призначеннядля нафти/ бензину/ палива, для чистої води
Конструктивне виконаннягоризонтальний, двостороннього входу, одноступінчатий
Видвідцентровий насос
Напруга380
Тип приводуелектричний
Сфера застосуванняпромисловий
