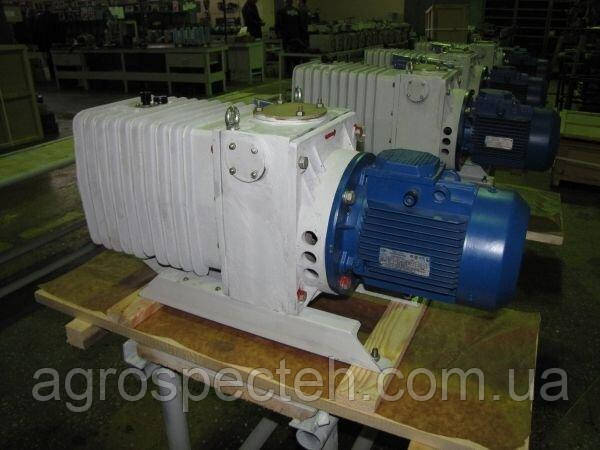

Насос 2НВР-60Д, насос 2НВР-90Д, насос 2НВР-250Д вакуумний пластинчато-роторний

Насос 2НВР-60Д, насос 2НВР-90Д, насос 2НВР-250Д вакуумний пластинчато-роторний

Ціну уточнюйте

  • В наявності
+380 (50) 685-88-84
Сергій Олексійович (Viber)
  • +380 (68) 420-51-52
    Сергій (WhatsApp)
  • +380 (95) 023-96-81
    Діма

Замовлення тільки за телефоном

Насос 2НВР-60Д, насос 2НВР-90Д, насос 2НВР-250Д вакуумний пластинчато-роторнийНасос 2НВР-60Д, насос 2НВР-90Д, насос 2НВР-250Д вакуумний пластинчато-роторний
Ціну уточнюйте
В наявності
+380 (50) 685-88-84
Сергій Олексійович (Viber)
  • +380 (68) 420-51-52
    Сергій (WhatsApp)
  • +380 (95) 023-96-81
    Діма
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Наша компанія пропонує широкий асортимент обладнання для систем водопостачання, опалення, дренажу та каналізації, водоочищення і фільтрації. Насоси консольні, двостороннього входу, відцентрові, гвинтові, шестерні, масляні насоси, дренажні, самовсмоктуючі, ґрунтові, шламові, заглибні, артезіанські, вихрові, паливні, поживні, конденсатні, нафтові, хімічні, фекальні, водяні. Насосні агрегати. Широкий асортимент запасних частин і комплектуючих до насосів. Сальникове набивання, торцеві ущільнення, пальці напівмуфт.

Насос вакуумний 2НВР-60Д, 2НВР-90Д, 2НВР-250Д з масляним ущільненням складається з циліндричного корпусу, всередині якого ексцентрично обертається ротор, в якому є пази, і в них зворотно-поступально рухаються пластини. Для зменшення впливу на продуктивність пластинчато-роторного вакуумного насоса НВР, 2НВР і перенесення газу з боку нагнітання на бік всмоктування в защемленном обсязі, в нижній частині циліндричного корпусу і торцевих кришках виконано ряд отворів. Через ці отвори стиснений газ з защемленого обсягу по кільцевих каналах перепускается в робочу комірку, в якій почався процес стиснення. В порожнину стиснення для змащування тертьових деталей і ущільнення зазорів подається масло через трубопроводи. Для ущільнення торцевих зазорів в насосах НВР, 2НВР застосовуються ущільнювальні кільця, які притискаються до торцевих кришок пружиною. Ущільнення валу здійснюється торцевим сальником. Для одержання залишкового тиску порядку 10-3 мм рт.ст. застосовуються двоступеневі вакуумні насоси НВР. Всі зазори і шкідливі обсяги заповнені і ущільнені вакуумним маслом. Робочою рідиною (масляним ущільненням) в насосах НВР та 2НВР є вакуумні масла типу ВМ-1, ВМ-1С, ВМ-4, ВМ-5. Принцип роботи пластинчато-роторних вакуумних безмасляних (сухих) насосів НВР 2НВР такий же, як і у пластинчато-роторних маслоуплотняемых насосів НВР, за винятком того, що вони працюють без застосування мастил. Найчастіше насоси НВР даного типу використовують там, де досить неглибокого вакууму (100-200 мбар). До основних їх переваг насосів НВР можна віднести екологічність застосування.

Матеріал проточної частини насоса НВР та 2НВР - вуглецева сталь, вуглепластик. Манжетні ущільнення валу. Вид кліматичного виконання насосів 2НВР-60Д - УХЛ 4 по ГОСТ 15150-69, але при температурі навколишнього повітря і відкачуваної середовища від 283 до 308 К (від плюс 10°С до плюс 35°С).
Насос 2НВР-60Д виготовляється також з видом кліматичного виконання 04 по ГОСТ 15150-69.

Конструкція

Насоси 2НВР-60Д, 2НВР-90Д, 2НВР-250Д мають блокову компоновку (пристрій) у відповідності зі схемою насоса 2НВР-60Д, 2НВР-90Д, 2НВР-250Д. На стійці, закріпленої на плиті болтами, з одного боку через кришку встановлений електродвигун, з іншого боку робочий блок насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д), поміщений в корпус. Вхід і вихід насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) виконані в стійці. Вхідний патрубок насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) розташований на верхній стінці стійки, вихлопний патрубок насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д)- на бічній стінці стійки. Елементи технічного обслуговування насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) розташовані з боку торцевої і верхньої стінок корпусу. До них відносяться:

  • отвори для затоки і зливу масла, закриті пробками з ущільнювачами;
  • оглядове скло для контролю рівня масла;
  • ручка управління газобалластным пристроєм.

Пристрій робочого блоку насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) : Робочий блок насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) складається з двох ступенів, утворених циліндрами, роторами, пластинами. Циліндри і кришки зібрані в блок на штифтах і стягнуті шпильками. Ротора обертаються в підшипниках кочення. Кінець вала ротора II ступеня, виведений на задню кришку, є ротором маслонасоса пластинчато-роторного типу. Масло в маслонасос надходить через фільтр по каналу в задній кришці, а від маслонасоса через нагнітальний канал П о канал Н (дивись схема насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) пристрій насоса). Для підтримки певного тиску в нагнітальному каналі насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) в задній кришці встановлений запобіжний клапан. По каналу Н масло направляється в стійку на мастило манжети по каналах в задній кришці - під клапан подачі масла в II щабель. По цьому каналу масло надходить через штуцер в циліндр II ступеня, а при знижених вхідних тисках і в циліндр 1 ступені через жиклер в середній кришці. При зупинці насоса циліндри I і II ступенів залишаються під вакуумом. До підшипника і манжеті в задній кришці насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) масло надходить безпосередньо від маслонасоса по торцевих зазорам. Схема, пристрій системи маслораспределения насоса НВР наведена на малюнках паспорта насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д). Насос НВР забезпечений газобалластным пристроєм, призначеним для запобігання конденсації парів при відкачуванні парогазових сумішей. Витрата повітря через газобалластное пристрій насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) встановлюється за рахунок каліброваного отвору.
Пристрій системи вихлопу насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) : Система вихлопу насоса складається з гумових клапанів, пружин, кришок, службовців одночасно обмежувачами ходу клапанів, маслоотражающих екранів у відповідності з малюнками паспорта насоса НВР. Для запобігання попадання в насос (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) твердих частинок у вхідному патрубку встановлений фільтр. Охолодження насоса (2НВР-60Д, 2НВР-90Д, 2НВР-250Д) повітряний. Забір повітря вентилятором здійснюється через щілини у кришці.

Призначення

У компресорної техніки вакуумні пластинчато-роторні насоси 2НВР-60Д, 2НВР-90Д, 2НВР-250Д використовуються порівняно рідко, зате у вакуумній техніці застосовуються дуже широко. За різними оцінками, до 90% усього ринку форвакуумні насосів складають саме вакуумні пластинчато-роторні насоси 2НВР-60Д. Насоси 2НВР-60Д призначені для відкачування з герметичних об'ємів повітря, пожежо-вибухонебезпечних нетоксичних газів, парів і парогазових сумішей, попередньо очищених від краплинної вологи і механічних забруднень і неагресивних до матеріалів конструкції насоса і робочої рідини з вмістом кисню не більше, ніж в повітрі (21% за об'ємом) при нормальних умовах, від атмосферного тиску до граничного залишкового, при тиску у вихідному перерізі, що не перевищує атмосферний більше, ніж на 9,3 кПа (70 мм рт.ст.).

Обмеження у застосуванні

  • вакуумні насоси НВР та 2НВР непридатні для відкачування агресивних середовищ, що вступають у реакцію з мастильними маслами і чорними металами;
  • вакуумні насоси НВР та 2НВР непридатні для перекачування середовищ з однієї ємності в іншу;
  • гранично допустима концентрація парів вуглеводнів, масляного туману в повітрі повинна відповідати вимогам безпеки ОСТ 38.01402-86;
  • не допускаються: робота насоса НВР та 2НВР без охолодження; перегрів насоса; викид відкачуваних газів у приміщення, де встановлені агрегати; перевищення вихідного тиску по відношенню до атмосферного більше ніж на 9,3 кПа (70 мм рт.ст).



Основні технічні характеристики вакуумних пластинчато-роторних насосів НВР, 2НВР

Марка агрегату Швидкість
дії,
л/с
Залишковий
тиск,
мм рт. ст.
Двигун,
кВт/ про/хв
Габарити,
мм
Маса,
кг
2НВР-0,1 Д (220В) 0,12 0,05 0,04/5000 147х70х105 1,6
НВР-0,1 Д (27В) 0,12 0,05 0,04/4500 147х70х105 1,6
НВР-0,1 Д (12В) 0,12 0,05 0,04/4500 147х70х105 1,6
НВР-1 1 10 0,25/3000 290х170х143 8
НВР-4,5 Д (НВР-1,25 Д) 1,25 0,008 0,25/3000 340х135х210 10
2НВР-5ДМ 5,5 0,005 0,55/1500 555х170х280 26
2НВР-60Д(НВР-16Д) 18 0,005 2,20/1500 800х265х415 78
2НВР-90Д 25 0,005 2,20/1500 800х300х400 100
НВР-250Д 63 0,005 5,50/1500 1060х370х530 210

Схеми і креслення насосів НВР-0.1 Д НВР-1 НВР-4.5 Д НВР-80 НВР-250Д , 2НВР-0.1 Д 2НВР-5ДМ 2НВР-60Д 2НВР-90Д із зазначенням габаритних рамеров насоса наведені на нашому сайті в розділі "Технічна документація". Для перегляду схем і креслень насосів НВР-0.1 Д НВР-1 НВР-80 НВР-250Д ,2НВР-0.1 Д 2НВР-5ДМ 2НВР-60Д 2НВР-90Д перейдіть за посиланнями нижче.

БЕЗКОШТОВНИЙ ПІДБІР АБО ДЕФЕКТОВКА ОБЛАДНАННЯ. ВРАХОВУЄМО ВСІ ВАШІ ІНТЕРЕСИ. КУПИМО ВАШІ НЕСПРАВНІ АБО Б/У НАСОСИ.

Користувацькi характеристики
Максимальна витрата19.8 куб. м/ч
Вага82 кг
Максимальний напір0.005 м
Призначеннявакуумні, поверхневі
Конструктивне виконаннявертикальний, герметичний, регульований
Видстанція підвищення тиску води та ін. рідин
Розмір фільтровану частинок0.001 мм
Тип приводуелектричний
Сфера застосуванняпромисловий
  • Ціна: Ціну уточнюйте
