Насос ВВН1-0,75 вакуумний водокільцевий

Насос ВВН1-0,75 вакуумний водокільцевий

9 000 ₴

  • В наявності
+380 (50) 685-88-84
Сергій Олексійович (Viber)
  • +380 (68) 420-51-52
    Сергій (WhatsApp)
  • +380 (95) 023-96-81
    Діма
Насос ВВН1-0,75 вакуумний водокільцевийНасос ВВН1-0,75 вакуумний водокільцевий
9 000 ₴
В наявності
+380 (50) 685-88-84
Сергій Олексійович (Viber)
  • +380 (68) 420-51-52
    Сергій (WhatsApp)
  • +380 (95) 023-96-81
    Діма
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Наша компанія пропонує широкий асортимент обладнання для систем водопостачання, опалення, дренажу та каналізації, водоочищення і фільтрації. Насоси консольні, двостороннього входу, відцентрові, гвинтові, шестерні, масляні насоси, дренажні, самовсмоктуючі, ґрунтові, шламові, заглибні, артезіанські, вихрові, паливні, поживні, конденсатні, нафтові, хімічні, фекальні, водяні. Насосні агрегати. Широкий асортимент запасних частин і комплектуючих до насосів. Сальникове набивання, торцеві ущільнення, пальці напівмуфт.

ПРИЗНАЧЕННЯ

Вакуумний водокільцевий насос ВВН1-0,75 і агрегат електронасосний на його основі, призначений для створення вакууму.

Насос призначений для застосування в хімічній, харчовій, целюлозно-паперовій, нафтовій, газовій та інших галузях промисловості. Насос відноситься до виробів класу 1 (відновлювані) по ГОСТ 27.003-90.

Насос не призначений для експлуатації у вибухо - і пожежонебезпечних приміщеннях.


КОНСТРУКЦІЯ

Насос ВВН1-0,75 вакуумний, водокільцевий з сальниковим ущільненням валу. Насос складається з наступних основних деталей: кришки, корпусу, диска, кронштейна, вала. Корпус являє собою чавунну виливок, яка має порожнини всмоктування і нагнітання.

Усмоктувальна і нагнітальна порожнини з'єднані з робочою порожниною відповідно великим і малим серповидним вирізом у корпусі. У корпусі насоса розташоване сальникове ущільнення.

Кришка чавунна відливка, що представляє собою робочу порожнину насоса, в якій циліндрична розточування виконана ексцентрично відносно осі обертання вала.

В центрі кришки є отвір М12х1,5-7Н закрите пробкою, для підведення води в робочу порожнину. Необхідно, щоб вода (чиста без механічних домішок) циркулювала через насос безперервно Для забезпечення герметичності між кришкою і корпусом є гумове кільце.


ПЕРЕКАЧУВАНА РІДИНА


Насос вакуумний типу ВВН1-0,75 може працювати на повітрі або інертних газах нерозчинних у воді.



СТРУКТУРА УМОВНОГО ПОЗНАЧЕННЯ

Приклад: насос ВВН1-0,75 У4.2 ТУ26-06-1017-76
ВВН1 -вакуумний, водокільцевий насос з номінальним тиском всмоктування 0,04 МПа
0,75 -продуктивність, м3/хв
У4.2 -кліматичне виконання і категорія розміщення



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ


Найменування показника  Норма Допустимі граничні отклонения,%
Продуктивність номінальна при тиску всмоктування 0,04 МПа, м3/с (м3/хв) 0,0125 (0,75) ±10
Зменшення номінальної продуктивності при тиску 0,02 МПа, % не більше 40
Питома потужність на номінальному режимі, кВт·с / м3 120
Витрата води на номінальному режимі, м3/с (л/хв), не більше 0,05·10-3 (3,0)
Частота обертання, с-1 (об./мін.) 24 (1450)
Параметри енергоживлення Рід струму змінний
Напруга, В 220 або 380
Частота струму, Гц 50
Потужність електродвигуна, кВт 2,2
Маса насоса, кг 38

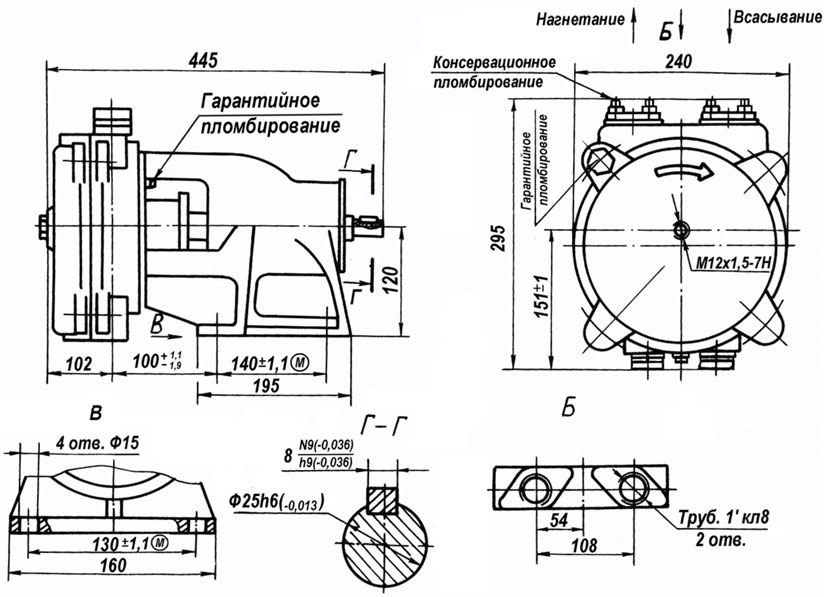

Габаритне креслення електронасоса ВВН1-0,75


Габаритне креслення електронасоса 2ВВН1-0,75

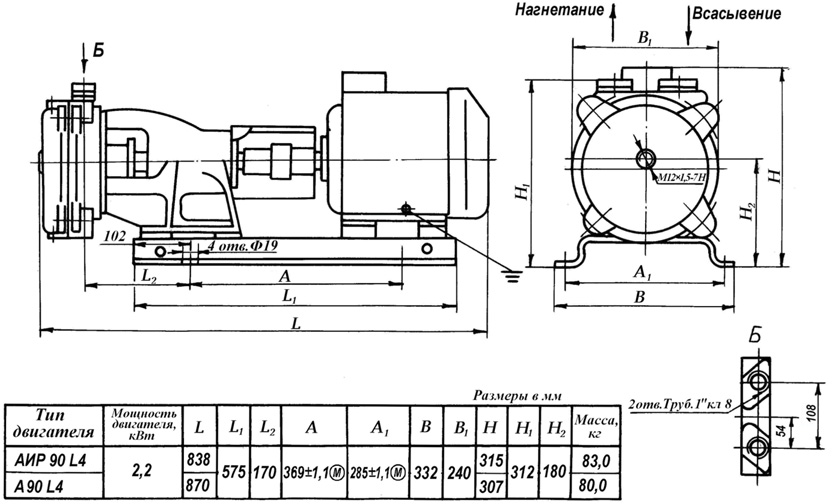

Габаритні і приєднувальні розміри агрегату



Габаритні і приєднувальні розміри агрегату

БЕЗКОШТОВНИЙ ПІДБІР АБО ДЕФЕКТОВКА ОБЛАДНАННЯ. ВРАХОВУЄМО ВСІ ВАШІ ІНТЕРЕСИ. КУПИМО ВАШІ НЕСПРАВНІ АБО Б/У НАСОСИ.

Основні атрибути
Країна виробникУкраїна
Користувацькi характеристики
Максимальна витрата0.75 куб. м/ч
Вага48 кг
Максимальний напір0.02 м
Призначеннявакуумні
Видстанція підвищення тиску води та ін. рідин
Розмір фільтровану частинок0.002 мм
Тип приводуелектричний
Сфера застосуванняпромисловий
