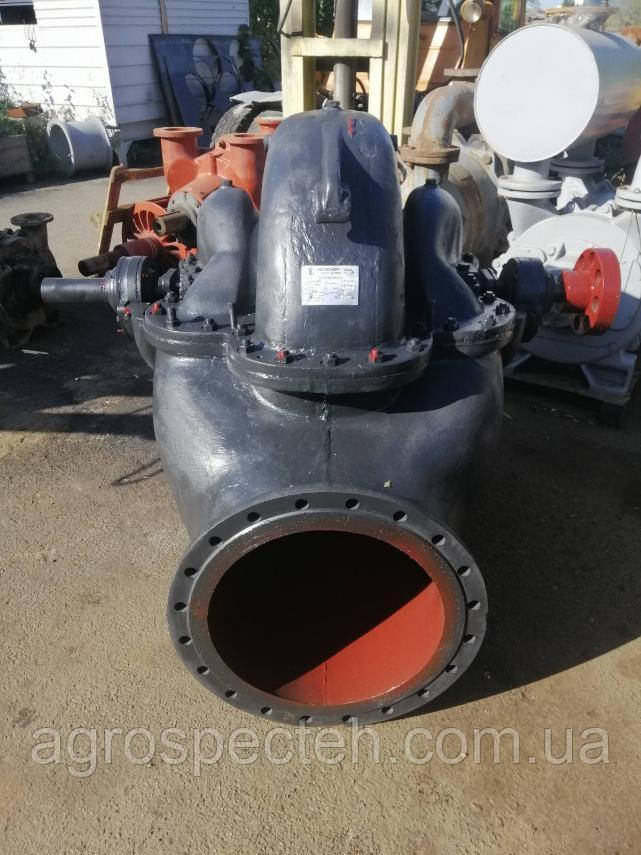

Насос Д 2000-21

Насос відцентровий типу Д 2000-21 та агрегат електронасосний на його основі призначений для перекачування води та рідин, що мають схожі з водою властивості по в'язкості та хімічній активності, з температурою до 85 ºС, із вмістом твердих включень, що не перевищують за масою 0,05% з максимальним розміром їх 0,2 мм, мікротвердістю не більше 6,5 МПа (650 кгс/мм2).

Насоси виготовляються в кліматичному виконанні УХЛ - призначені для макрокліматичних районів з помірним та холодним кліматом, категорії розміщення 4 - експлуатація у приміщеннях (обсягах) із штучно регульованими кліматичними умовами за ГОСТ 15150-69.

Область застосування насосів типу Д
Агрегати із насосами двостороннього входу знайшли своє застосування:

• у промисловому постачанні для подачі і холодної та гарячої води;
• у різних системах водозабору, меліорації;
• на нафтових розробках для прокачування пластової рідини;
• на нафтопереробних підприємствах з метою перекачування води, що містить залишки нафтопродуктів;
• на об'єктах хімічної галузі;
• на теплових та атомних станціях для подачі технічної води;
• для подачі морської води в системах пожежогасіння морських портових споруд
• для перекачування води з домішкою нафтопродуктів на нафтовидобувних та нафтопереробних підприємствах
• у хімічній промисловості для перекачування рідин подібних за своїми властивостями з водою
• для перекачування технічної води на об'єктах теплоенергетики, включаючи АЕС
• у металургійній промисловості у системах охолодження
• у системах пожежогасіння промислових та цивільних об'єктів, у т. ч. в установках із дизельним приводом

Конструктивні відмінності

Всі насоси, що належать до типу Д, є відцентровими, одноступінчастими, мають горизонтально розташований вал. Конструктивно-експлуатаційна особливість робочого колеса насоса полягає в режимах двостороннього напівспірального підведення рідини на вході та спірального відведення рідини на виході.

За рахунок двостороннього входу відбувається взаємне врівноваження осьових навантажень на вал. З залишковими осьовими силами успішно справляються підшипникові вузли.

Насос та приводний електродвигун з'єднуються за допомогою сполучної муфти. Основою агрегату служить загальна фундаментна рама, яка закріплюється на міцній бетонній основі (маса фундаменту > 4 маси агрегату).

Насос має литий чавунний корпус, зі знімною верхньою частиною.

Завдяки тому, що патрубки розташовуються в нижній частині корпусу, розбирання та поточний ремонт насоса можна проводити, не знімаючи електродвигун та без демонтажу трубопроводів.

Споживачі, що вибирають насоси для перекачування рідин з температурою понад 60°С, повинні забезпечити подачу охолоджуючої рідини до сальникового ущільнення додаткового джерела.

Умовне позначення насоса Д 2000-21

Де
Д – двостороннього входу.
2000 – подача в М3/год.
21 - напір М.

Запасні частини до насоса: ротор у зборі, робоче колесо, вал, корпус насоса, улітка
