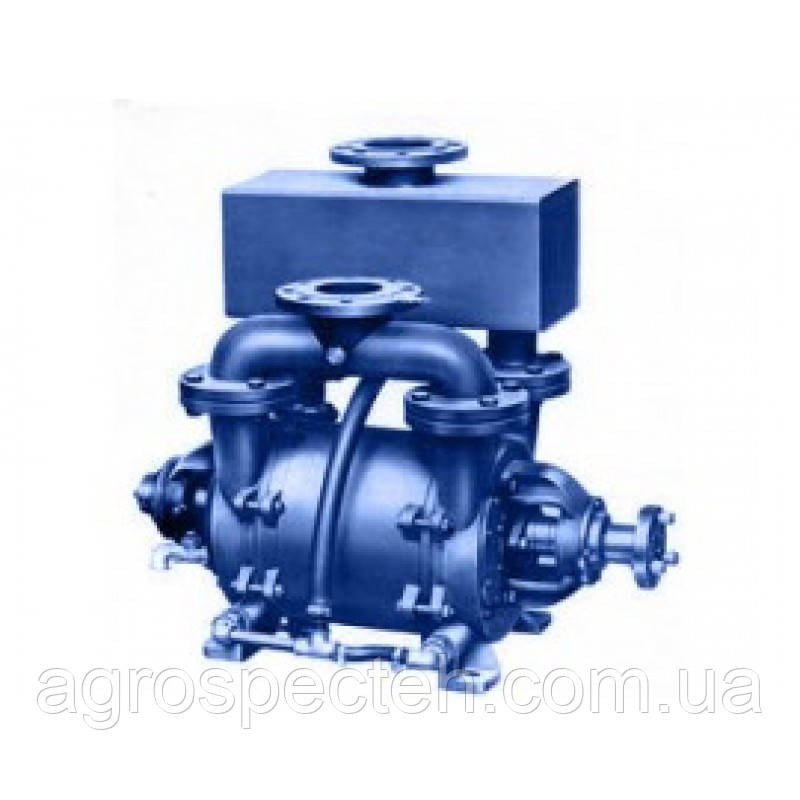

Вакуумний водокільцевий насос Sigma 80-SZO-224-125

Короткі характеристики

Q - Всмоктувана кількість разреж.повітря, м3/хв. (при 0,1bar)3

Діаметер у світлі напірного патрубка на Т ланці65

Кількість доб.води (м3/ч-1) при абсол. тиску 0,1bar1.1

Вакуумні насоси серії SZO – це горизонтальні ротаційні машини простої дії. Залежно від того, чи робочий простір є симетричним або несиметричним щодо осі, перпендикулярної до осі обертання вакуумного насоса, розділяються вакуумні насоси на двосторонні та односторонні.
Вакуумний насос складається з двох основних функціональних частин: статора та ротора.
Статор утворений тонкостінним корпусом циліндричної форми, начинка якого має злегка овальну форму. У двосторонніх вакуумних насосів корпус закритий з обох боків розподільними щитами клапанів та кришкою корпусу.

Розподільний щит клапанів закріплений між колесом та кришкою корпусу, а також кріпиться на кришці корпусу самостійно гвинтами. У односторонніх вакуумних насосів корпус виконаний так, що він відкритий тільки з одного боку, з іншого боку торцева поверхня утворена прямо в корпусі. Ці вакуумні насоси мають лише один розподільний щит клапанів.
Вакуумні насоси мають розподільні щити клапанів, оснащені пластинчастими клапанами. Пластинчастий клапан складається з упору, пластинки і трубки, що обмежує, спільно вони з'єднані гвинтами, які фіксовані шайбою.

Запасні частини до насоса: ротор у зборі, робоче колесо, вал, корпус насоса

Ремонт насосів вакуумних
