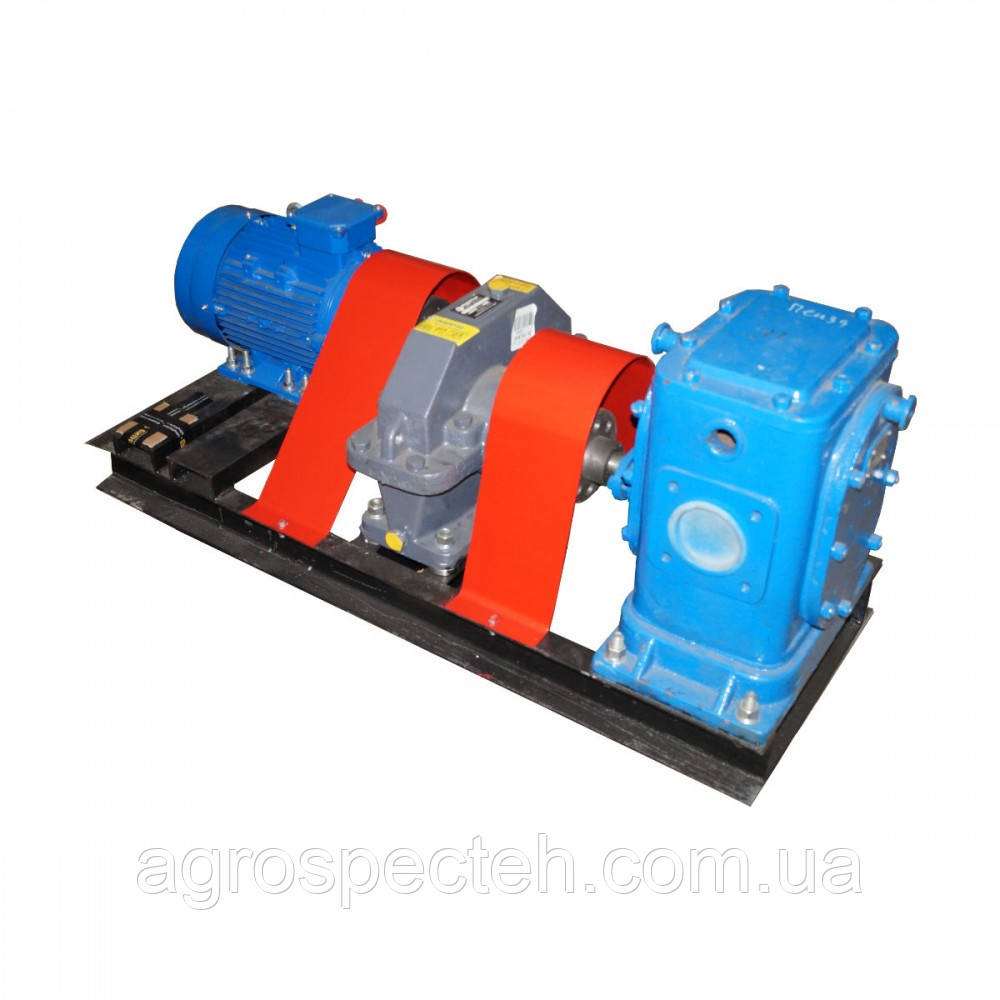

Бітумна установка ДС-134

Параметри бітумного насоса ДС-134

Продуктивність - 30 м3/год (500 л/хв)

Тиск на виході - 6 атм (60м)

Потужність електродвигуна - 11 кВт або 7,5 кВт

В'язкість речовини перекачується - до 350 сСт.

Діаметр патрубків насоса (вхід-вихід) - 80 мм.

Номер підшипника - 309.

Маса насоса ДС-125 - 128 кг.

Маса ДС-134 (насос-редуктор-електродвигун + рама) - 390 кг.

Характеристика конструкції насоса

Бітум є аморфною речовиною до складу якого входять: суміш твердих частинок, органічні масла та смоли. Температура 180 градусів перетворює його в текучий стан, при цьому він залишається дуже в'язким. Для його перекачування, потрібні дуже потужні бітумні насоси — гвинтові або шестеренні.

Бітумні насоси серії ДС комплектуються:

· двома шестернями виготовленими з сірого чавуну СЧ20 переміщують робочу середу по робочій камері, видавлюючи в напірну магістраль;

· віссю;

· вал, який з'єднаний з одного шестірнею;

· корпусом з чавуну;

· сорочкою обігріву;

· електродвигуном потужністю 7,5 або 11 кВт.

Бітумні насоси забезпечені спеціальними сорочками підігріву, для підтримки необхідної температури в камері насоса. Її види:

· парова або рідинна — теплоносій (масло або пар) вводиться між стінами корпусу де циркулює, потім витягується через спеціальні патрубки. Теплоносії з корозійною активністю, тому внутрішні і зовнішні деталі виготовляють із сплавів, стійких до корозії;

· електрична — рідко використовується, її складніше виготовити, що впливає на ціну.

Ущільнення виготовлені з матеріалів, які стійкі до жорстких робочим режимам, вуглеводнів, і великим температур

Насос ДС: принцип роботи і конструкція

Для правильної й ефективної роботи машини, що перекачуються речовини потребують постійного підігріві. Необхідну температуру підтримує рідинна (або парова) сорочка підігріву. Пар або рідина безупинно подаються в камеру між стінками корпусу, циркулюють в ній і виходять назовні через відповідні патрубки. Теплоносій є хімічно активним, зовнішня і внутрішня оболонки корпусу зроблені із сплавів і металів, які стійкі до корозії.

Насос бітумний ДС по конструкції шестерневий. Його потужності достатньо, щоб швидко (500л/хв) переміщати в'язкі речовини.

Характеристики конструкції ДС:

• чавунний корпус з подвійними стінками, який закривається чавунними кришками;
• дві шестерні — ведуча і ведена. Матеріал виготовлення, хромиста сталь. Обертання шестерень створює область з низьким тиском, куди природним шляхом всмоктується бітумна суміш. Різниця тисків змушує в'язку рідину рухатися вздовж шестірнею. Заповнювати простір між робочою частиною шестернею, зубами, і переміщатися в напірний патрубок;
• вал, який з'єднаний з ведучою шестірнею;
• паропровід сорочки.

Насоси ДС можуть бути рухомими (працюють від двигунів внутрішнього згоряння) і стаціонарними (привід від різних двигунів).

Насосний агрегат ущільнюють сальниками, виготовленими з матеріалів, які стійкі до впливу вуглеводнів, високих температур і складним режимів роботи.

Насоси ДС застосовують у дорожніх ремонтно-будівельних роботах, щоб підігрівати суміші в асфальтозмішувальних установок, а також для перекачування бітуму в транспорт (бітумовози) зі сховищ асфальтобетонних заводів.
