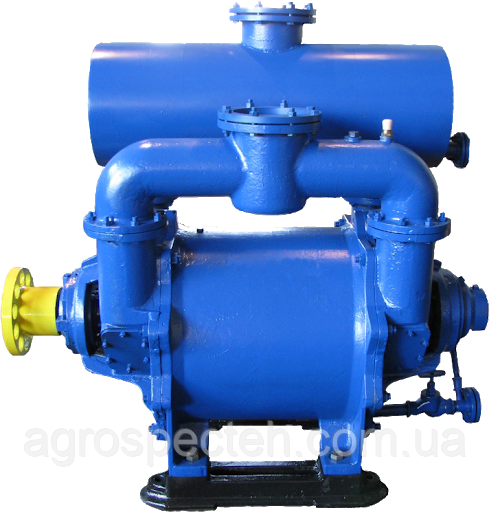

Насос рідинно-кільцевий вакуумний ЖВН-12П

Насос ЖВН-12П

призначений для відкачування неагресивних по відношенню до сплаву на нікелевій основі газів і парів з метою створення вакууму в закритих апаратах. Насос не потребує очистки надходять у них газів, a також допускають потрапляння в насос рідин разом з отсасываемым газом. Всі деталі, що стикаються з робочим газом, виготовлені з нержавіючої сталі марки 12Х18Н9Т.

Насос ЖВН-12П - вакуумний, рідинно-кільцевої з сальниковим ущільненням валу. Складається з наступних основних деталей: кришки, корпусу, диска, кронштейна, вала. При обертанні диска вода, увлекаемая лопатками, під дією відцентрових сил, відкидається до перефирии кришки, утворюючи водяне кільце. Між маточиною робочого диска і внутрішньою поверхнею водяного кільця створюється розріджений простір, що забезпечує всмоктування газу через великий серповидний виріз в корпусі насоса. При подальшому обертанні диска відбувається стиснення перекачуваного газу. Через малий серповидний виріз в корпусі газ і зайва вода викидається в нагнітальний патрубок насоса.

Область застосування насоса ЖВН-12П: хімічна, вугільна, цукрова, паперова, гірничо-металургійна, шкіряна, харчова промисловість, сільське господарство, будівництво і медицина. Агрегат може бути виготовлений у вибухозахищеному виконанні.

Технічні характеристики вакуумного насоса ЖВН-12П:



Типорозмір насоса	Параметри насоса			Параметри двигуна
	Кількість води, яка подається в насос, л/хв	Виробляй ність, м3/хв	Залишковий тиск, мм. рт.ст.	Тип	Потужність, кВт	Частота обертання, хв-1(об/хв)
ЖВН-12П	50	10,7	0,45	5А200L6	22	1000



Габаритні і приєднувальні розміри вакуумного насоса ЖВН-12П:

Комплектація насоса за бажанням замовника (насос, насос на рамі, насос на рамі з електродвигуном)
