Насос ВВН - 3Н

Наша компанія здійснює комплексні поставки насоса зі складу та під замовлення за дилерським цінами. Доставка до місця, будь-якої транспортної компанією, за бажанням замовника.

Таблиця 1

Технічні характеристики вакуумного насоса ВВН-3Н

Ду всас патрубка, мм 78

Ду нагн патрубка, мм 78

Витік через ущільнення вала, л /год, 100

Q - продуктивність(швидкодія) насоса;

Рв - тиск всмоктування;

Рв - граничний залишковий тиск (при якому Q=0)

Характеристики продуктивності і тиску, наведені в таблиці, дійсні

при температурі води на вході +15°C і температурі відкачуваного газу +20°C;

при підвищенні температури води або газу продуктивність падає.

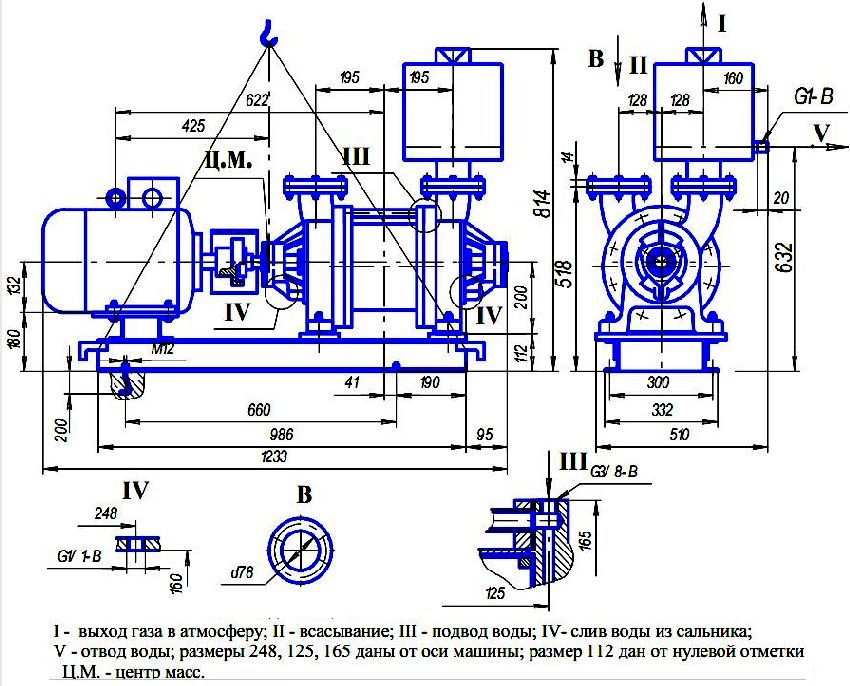

Рис 1 Габаритні і приєднувальні розміри електронасосів ВВН-ДТ

Рис 2 Пристрій вакуумного насоса ВВН-ДТ

1 –Вал, 2 –Сальник, 3 – всмоктувальний патрубок, 4 – ліва (усмоктувальна) лобовина,

5 – робочий циліндр, 6 – робоче колесо, 7 – циліндрична маточина, 8 – права (нагнітальна) лобовина, 9 – нагнітальний патрубок, 10 – кришка підшипника.

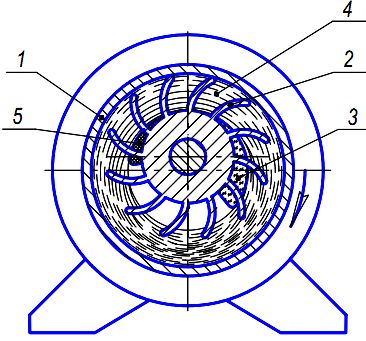

Рис. 3 Принцип роботи насоса вакуумного ВВН1-3H

ПРИЗНАЧЕННЯ І ЗАСТОСУВАННЯ насосів ВВН-ДТ

Вакуум-насоси ВВН-3Н призначені для роботи в агресивних газах, в яких, всі деталі, що стикаються з робочим газом, виготовлені з нержавіючої сталі марки 12Х18Н9Т.

Водокільцеві машини не вимагають очищення вступника в них газу, а також допускають потрапляння в машину рідин разом з засасываемым газом.

Водокільцеві машини застосовуються в хімічній, харчовій, целюлозно-паперовій, нафтовій, газовій та інших галузях промисловості.

Можлива поставка вакуум-насосів і компресорів з електродвигунами по

вибухозахищеному виконанні.

Конструкція вакуумного насоса ВВН-3Н

Пристрій і робота

На рис. 3 наведено схематичне зображення водокольцевой машини.

В циліндричному корпусі 1 ексцентрично розташоване робоче колесо 2 з лопатками, які при обертанні колеса відкидають воду до стінок корпусу, утворюючи обертове водяне кільце 4.

Серповидний простір між водяним кільцем і маточиною робочого колеса є робочим об'ємом машини. Вгорі внутрішня поверхня водяного кільця стосується маточини колеса і перешкоджає перетіканню повітря з нагнітальною боку на всмоктувальну. Протягом першого півоберту колеса в напрямку стрілки внутрішня поверхня водяного кільця поступово віддаляється від маточини, при цьому утворюється вільний об'єм між лопатками колеса, який заповнюється повітрям з всмоктуючого патрубка машини через усмоктувальний вікно 3 в торцевій кришці корпусу машини.

Протягом другого півоберту колеса внутрішня поверхня водяного кільця наближається до маточини, при цьому повітря, що знаходиться між лопатками, спершу стискається, а потім витісняється через нагнітальні вікно 5 в нагнітальний патрубок машини.

Таким чином, в водокольцевых машинах переміщення повітря з всмоктуючого патрубка в нагнітальний відбувається безперервно і рівномірно.

На рис. 2 показаний насос в розрізі. Лобовини являють собою сталеві виливки, причому, ліва лобовина 4 має одну порожнину і одне усмоктувальний вікно на торцевій площині, а права 8 одну порожнину і одне нагнітальне вікно.

У циліндрі 5 ексцентрично розташоване робоче колесо 6, лопатки якого приварені до циліндричної маточині 7.

Лобовини, циліндр і робоче колесо виготовлені з сталі марки 12Х18Н9Т,

вал із сталі 14Х17Н2.

Вода подається в отвір з різьбою G 3/8В, наявне у верхній частині фланця правою (нагнітальній) лобовини 8, звідки по каналах проходить до маточини робочого колеса і сальникам 2.

Повітря (газ) всмоктується через патрубок 3, що знаходиться у верхній частині лівої лобовини 4, і надходить у порожнину цієї лобовини, потім через вікно заповнює межлопаточной простору робочого колеса. Стиснене повітря (газ) через нагнітальні вікно надходить у порожнину правого лобовини 8, звідки нагнітається в патрубок 9, а потім у приєднаний до нього водороздільники.

Умовні позначення

Електронасос ВВН-3Н-УХЛ4

Де,

ВВН - вакуумний, водокольцевой насос;

3-продуктивність, м куб /хв;

Н – насос виготовлений з нержавіючої сталі 12Х18Н9Т і 12Х18Н10Т;

УХЛ - кліматичне виконання при експлуатації;

4 - категорія розміщення;

Комплектація насоса за бажанням замовника
