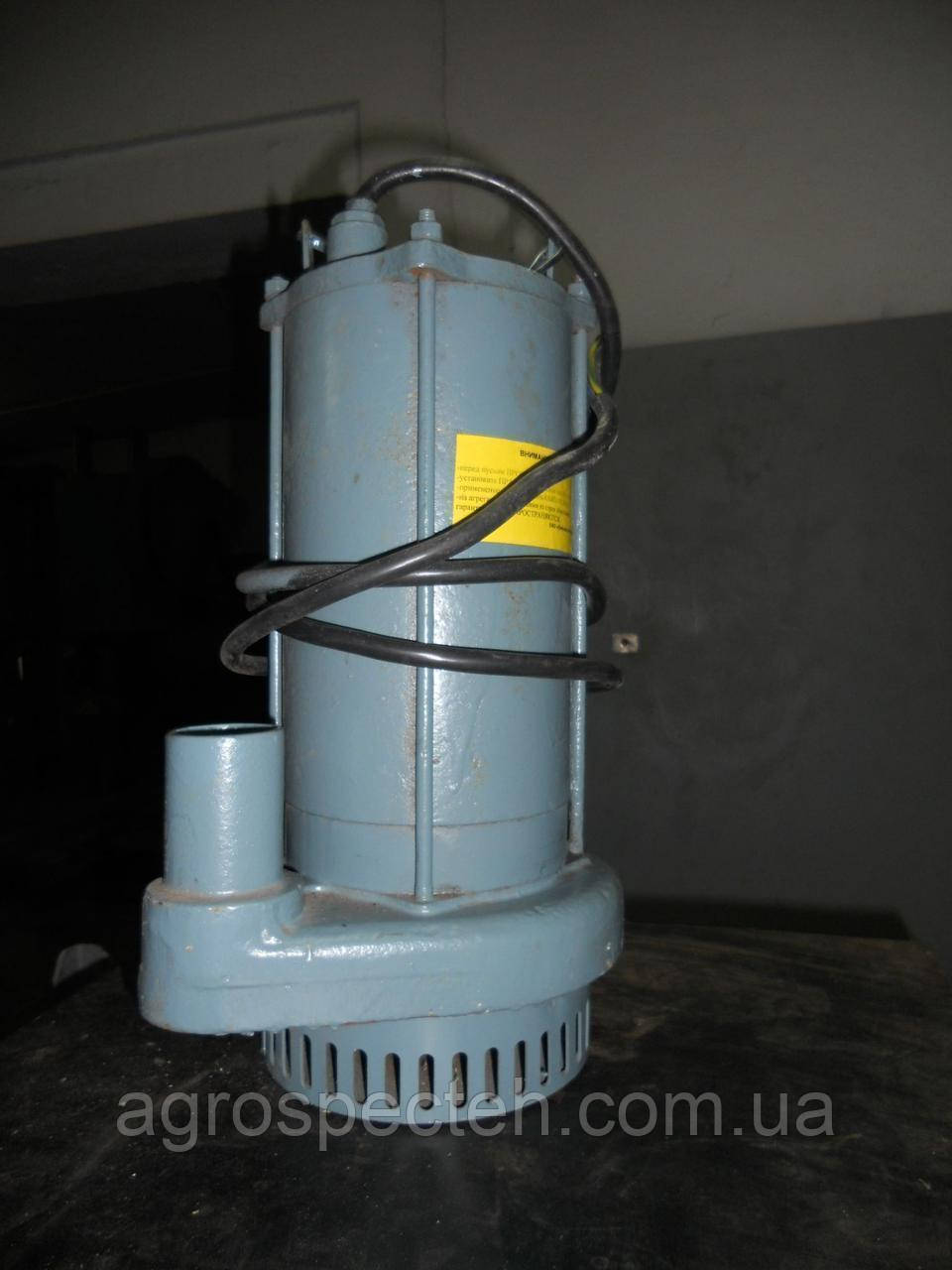

Насос ЦМК 16-6 (380 В)

Насос ЦМК 16-6 (380 В)

Каналізаційні насоси типів ЦМК

Занурювальні каналізаційні насоси ЦМК, – специфічний і найбільш масовий клас відцентрових насосів. По суті – це готові електронасосні агрегати, проточна частина і приводний двигун яких скомпоновані в одному корпусі.

Призначення

Насоси ЦМК призначені для переміщення виробничих і побутових стічних вод, фекальних та інших забруднених рідких мас і використовуються в проточних і стаціонарних системах каналізації. Пристрої розраховані на роботу з слабокислыми і слабощелочными субстанціями (з pH від 6 до 8), температура яких не перевищує 35 ⁰С. каналізаційні Насоси занурювальні ефективні для рідин, щільність яких не перевищує 1050 кг/м³, фекальні насоси «справляються» з більш густими стоками (щільністю до 1100 кг/м³), що містять волокнисті відходи.

Електронасоси обох серій забезпечують забір рідин з абразивними та твердими неабразивными домішками, обсяг яких може досягати 6 % (пісок, цемент, глина, солома, листя дерев, трава, дрібне побутове сміття). Якщо перекачувані маси містять відносно великі тверді частинки – до 25*75 мм – більше підійде насос ЦФК, при наявності дрібного сміття (менше 15*20 мм) доцільніше використовувати насос ЦМК. Моделі з вбудованими подрібнювачами легко перекачують рідини з великими твердими відходами (до 100 мм).

Пристрій і принцип дії

Вертикальні заглибні насоси серій ЦМК складаються з литого роз'ємного корпусу-равлики і вбудованого асинхронного електродвигуна з торцевим ущільненням і подовженим валом, на якому встановлено лопатеві робоче колесо одностороннього входу. Відкачані насосом маси рухаються до напірного патрубка по кільцевому каналу, розташованому між стінками корпусу і статором двигуна.

Для запобігання засмічення корпус виконується з розширеною проточною частиною і розташованими знизу усмоктувальним і напірним патрубками. Для підвищення герметичності двигуна в агрегатах використовується розділова камера, заповнена маслом. Для подрібнення твердих включень електронасоси оснащуються рубяще-ріжучим механізмом, в деяких моделях цю функцію виконує робоче колесо типу Vortex з великим прохідним перетином.

Стаціонарні насоси встановлюються на опорі, переносні – розміщуються прямо на дно об'єкта, з якого ведеться відкачування.

Застосування

Спектр застосування відцентрових насосів для каналізації дуже широкий - вони використовуються:

• на промислових об'єктах та будівельних майданчиках;
• у сфері житлово-комунального господарства;
• на тваринницьких та аграрних комплексах (для осушення ґрунту та поливу);
• в індивідуальних та фермерських господарствах для чищення вигрібних ям, септиків, очисних ємностей;
• на підземних парковках та автомийках;
• у місцях організованого відпочинку (пансіонати, санаторії, бази відпочинку, кемпінги);
• в автономних системах каналізації; на вузлах утилізації побутових відходів індивідуальних будинків, котеджів, дачних ділянок, колективних заміських поселень;
• на будь-яких об'єктах, де злив та відведення трубопроводів не може здійснюватися самопливом;
• для аварійного та разового осушення підвалів, льохів, каналізаційних колодязів, траншей.

Переваги та переваги:

• компактність та простота експлуатації – у моноблочній конструкції мотор кріпиться безпосередньо до корпусу насоса;
• надійність роботи в складних умовах, зниження рівня вібрацій, що забезпечується загальним валом, торцевим ущільненням з композиту силікованого графіту та кераміки, стійкою опорною поверхнею;
• тривала експлуатація без засмічень (міцна сітка-фільтр для великого мусора на вхідному патрубку, розширені проточні канали та випускні відверсти);
• простота і легкість транспортування, встановлення, монтажу, ремонту, вилучення.
