Насоси ДС-125 для перекачування бітуму /мазут, патока, нафта, гарячий бітум

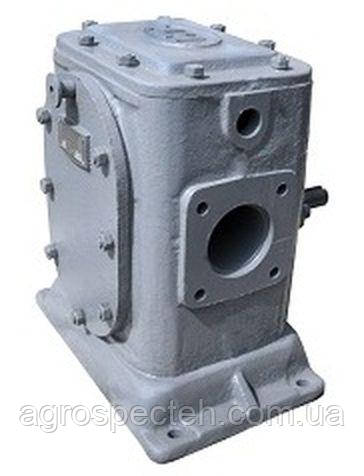

Насос бітумний ДС-125 - це окрема насосна частина шестеренчатого типу з чавуну.
Бітумна насосна установка ДС-134 на базі насоса ДС-125 призначена для перекачування органічних в'язких матеріалів (бітуму різних марок, масел, дегтей, бітумних емульсій) в'язкістю не більше 350 сСт і температурою не більше +180°С.
Насос бітумний ДС-125 має парову сорочку обігріву для підігрівання пором і запобігання застигання бітуму під час перекачування (різьба для підключення до паропроводу G1`).
Установка являє собою рамну конструкцію з встановленими на ній насосом бітумним ДС-125, асинхронним електродвигуном з короткозамкненим ротором змінного струму потужністю 7,5 або 11 кВт (1500 об/хв) загальнопромислового або вибухозахищеного виконання, редуктором одноступінчатим циліндричним, сполучених між собою муфтами. Висота всмоктування - не більше 1 м.
Насос є аналогічним за параметрами насоса НШ-30 (аналог П6-ППВ), які використовують для перекачування патоки.
Насоси для бітуму ДС125 використовуються як в стаціонарних установках (наприклад, на асфальто-бетонних заводах), так і в пересувних битумовозах (наприклад, ПС-41).
Вибір електродвигуна для приводу бітумного насосного агрегату залежить від багатьох факторів: в'язкість бітуму, діапазон робочих температур, бажані подача і напір, висота всмоктування. Крім цього, багато залежить від вимог цеху, де буде розташований агрегат. Сам по собі бітум невзривоопасен, але найчастіше вибухозахищений електродвигун потрібен по технічним умовам приміщення. Ми агрегатируем насоси з будь-якими електродвигунами за техзаданию.
Підбираючи різні комбінації електродвигунів і редукторів, можна на базі одного насоса ДС-125 отримати ціле сімейство різних за характеристиками агрегатів.
Є досвід перекачування цими насосами патоки (холодної) при встановленні редуктора, який знижує обертів привідного вала насоса до 220 об/хв. (для бітуму - 450 об/хв.)
Параметр |
Од. зм. |
Значення |
Тип насоса |
|
шестерневий |
Подача ДС-125: |
м3/год |
30 |
Тиск насоса ДС-125: |
атм |
6,3 |
Температура теплоносія |
°З |
+50...+180 |
Частота обертання |
об/хв |
415 |
Діаметр умовного проходу на всмоктування |
мм |
80 |
Потужність |
кВт |
8,15 |
Маса насоса ДС-125: |
кг |
138 |
Розміри насоса ДС-125: |
мм |
436 х 410 х 448 |
Основні | |
---|---|
Виробник | Атма |
