Насос СДВ 250/22,5 а

Технічні характеристики насоса СДВ 250/22,5 а вертикального стічно-динамічного

Параметри                                СДВ 250/22,5 а

Номінальна подача, м3/год 225

Номінальний напір, м 18,5

Частота обертання, об/хв 1500

Потужність електродвигуна, кВт 30

ПРИЗНАЧЕННЯ І ЗАСТОСУВАННЯ насоса СДВ 250/22,5 а

Вертикальний електронасосний агрегат для стічних рідин типу СДВ 250/22,5 а призначений для перекачування побутових, промислових стічних вод та інших забруднених рідин з водневим показником рн від 6 до 8,5, кінематичною в'язкістю не більше 1х10-6 м2/с, з щільністю до 1050 кг/м3, температурою до 800С, з вмістом абразивних часток за об'ємом не більше 1%, розміром до 6 мм і мікротвердістю не більше 9000 МПа.

Матеріал проточної частини - сірий чавун. Ущільнення валу - одинарне сальникове з підведенням промивної води.

Насоси застосовуються в різних галузях промисловості, в сільському і міському комунальних господарствах.

Конструкція насоса СДВ 250/22,5 а

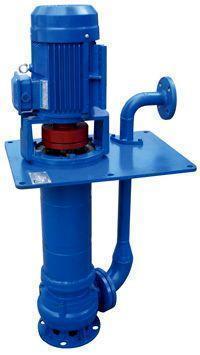

Вертикальний електронасосний агрегат типу СДВ 250/22,5 а складається з насоса і електродвигуна, який кріпиться до верхнього ліхтаря насоса. Вали насоса та електродвигуна з'єднані між собою пружною муфтою. Опорою насоса служить ліхтар верхній і труба-колонка. У центральній розточці труби-колонки на двох підшипникових опорах встановлено вал насоса. Робоче колесо насоса встановлюється на вал і стопориться гайкою ковпачковою.

Ущільнення вала в насосних агрегатах 250/22,5 а забезпечується сальникової набиванням. Для охолодження і промивання сальникового ущільнення і створення гідравлічного затвора до сальнику необхідно підвести технічну воду під тиском на 0,5-1,0 кг/см2 більшим, ніж тиск перед ущільненням.

Насоси 250/22,5 а експлуатується, встановивши безпосередньо на ємність, де міститься рідина, що перекачується.

Умовні позначення

Насос СДВ 250/22,5 а У2

Де,

СДВ - тип насоса: стічно-динамічний вертикальний.

250 - подача, м3/ч.

22,5 - напір, м

У – кліматичне виконання;

2 – категорія розміщення.

При поставці електронасосів з одним з варіантів робочих коліс по зовнішньому діаметру додається індекс:

«а»-зменшений діаметр;

«б»- найменший діаметр.

Комплектність насоса СДВ 250/22,5 а уточнюйте
