Насос СДВ 160/45

Технічні характеристики насоса СДВ 160/45 вертикального стічно-динамічного

Параметри                                СДВ 160/45

Номінальна подача, м3/год 160

Номінальний напір, м 45

Частота обертання, об/хв 1500

Потужність електродвигуна, кВт 37

ПРИЗНАЧЕННЯ І ЗАСТОСУВАННЯ насоса СДВ 160/45

Вертикальний електронасосний агрегат для стічних рідин типу СДВ 160/45 призначений для перекачування побутових, промислових стічних вод та інших забруднених рідин з водневим показником рн від 6 до 8,5, кінематичної в'язкістю не більше 1х10-6 м2/с, з щільністю до 1050 кг/м3, температурою до 800С, з вмістом абразивних часток за об'ємом не більше 1%, розміром до 6 мм і мікротвердістю не більше 9000 МПа.

Матеріал проточної частини - сірий чавун. Ущільнення валу - одинарне сальникове з підведенням промивної води. Насоси застосовуються в різних галузях промисловості, в сільському і міському комунальних господарствах.

Конструкція насоса СДВ 160/45

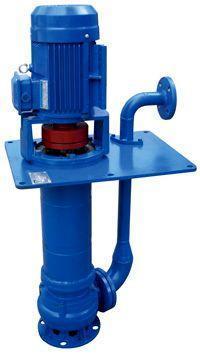

Вертикальний електронасосний агрегат типу СДВ 160/45 складається з насоса і електродвигуна, який кріпиться до верхнього ліхтаря насоса. Вали насоса та електродвигуна з'єднані між собою пружною муфтою. Опорою насоса служить ліхтар верхній і труба-колонка . У центральній розточці труби-колонки на двох підшипникових опорах встановлено вал насоса. Робоче колесо насоса встановлюється на вал і стопориться гайкою колпачковою .

Ущільнення вала в насосних агрегатах СДВ 160/45 забезпечується сальникової набиванням. Для охолодження і промивання сальникового ущільнення і створення гідравлічного затвора до сальнику необхідно підвести технічну воду під тиском на 0,5-1,0 кг/см2 більшим, ніж тиск перед ущільненням.

Насоси СДВ 160/45 експлуатується, встановивши безпосередньо на ємність, де міститься рідина, що перекачується.

Умовні позначення

Насос СДВ 160/45 У2

Де,

СДВ - тип насоса: стічно-динамічний вертикальний.

160 - подача, м3/ч.

45 - напір, м

У – кліматичне виконання;

2 – категорія розміщення.

При поставці електронасосів з одним з варіантів робочих коліс по зовнішньому діаметру додається індекс:

«а»-зменшений діаметр;

«б»- найменший діаметр.

Комплектність насоса СДВ 160/45 уточнюйте
