Технічні характеристики насоса СДВ 80/18а вертикального стічно-динамічного
Параметри СДВ 80/18а
Номінальна подача, м3/год 70
Номінальний напір, м 15
Частота обертання, об/хв 1500
Потужність електродвигуна, кВт 7,5
ПРИЗНАЧЕННЯ І ЗАСТОСУВАННЯ насоса СДВ 80/18а
Вертикальний електронасосний агрегат для стічних рідин типу СДВ 80/18а призначений для перекачування побутових, промислових стічних вод та інших забруднених рідин з водневим показником рн від 6 до 8,5, кінематичною в'язкістю не більше 1х10-6 м2/с, з щільністю до 1050 кг/м3, температурою до 800С, з вмістом абразивних часток за об'ємом не більше 1%, розміром до 6 мм і мікротвердістю не більше 9000 МПа.
Матеріал проточної частини - сірий чавун. Ущільнення валу - одинарне сальникове з підведенням промивної води.
Насоси застосовуються в різних галузях промисловості, в сільському і міському комунальних господарствах.
Конструкція насоса СДВ 80/18а

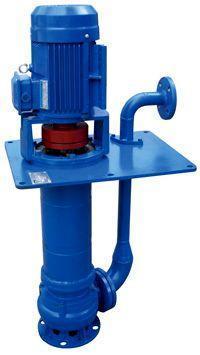

Вертикальний електронасосний агрегат типу СДВ 80/18а складається з насоса і електродвигуна, який кріпиться до верхнього ліхтаря насоса. Вали насоса та електродвигуна з'єднані між собою пружною муфтою. Опорою насоса служить ліхтар верхній і труба-колонка . У центральній розточці труби-колонки на двох підшипникових опорах встановлено вал насоса. Робоче колесо насоса встановлюється на вал і стопориться гайкою ковпачковою .
Ущільнення вала в насосних агрегатах СДВ 80/18а забезпечується сальникової набиванням. Для охолодження і промивання сальникового ущільнення і створення гідравлічного затвора до сальнику необхідно підвести технічну воду під тиском на 0,5-1,0 кг/см2 більшим, ніж тиск перед ущільненням.
Насоси СДВ 80/18а експлуатується, встановивши безпосередньо на ємність, де міститься рідина, що перекачується.
Умовні позначення
Насос СДВ 80/18аУ2
Де,
СДВ - тип насоса: стічно-динамічний вертикальний.
80 - подача, м3/ч.
18 - напір, м
У – кліматичне виконання;
2 – категорія розміщення.
При поставці електронасосів з одним з варіантів робочих коліс по зовнішньому діаметру додається індекс:
«а»-зменшений діаметр;
«б»- найменший діаметр.
Комплектність насоса СДВ 80/18а уточнюйте
