Насос СДВ 16/25

Технічні характеристики насоса СДВ 16/25 вертикального стічно-динамічного

ПРИЗНАЧЕННЯ І ЗАСТОСУВАННЯ насоса СДВ 16/25

Вертикальний електронасосний агрегат для стічних рідин типу СДВ 16/25 призначений для перекачування побутових, промислових стічних вод та інших забруднених рідин з водневим показником рн від 6 до 8,5, кінематичною в'язкістю не більше 1х10-6 м2/с, з щільністю до 1050 кг/м3, температурою до 800С, з вмістом абразивних часток за об'ємом не більше 1%, розміром до 6 мм і мікротвердістю не більше 9000 МПа.

Матеріал проточної частини - сірий чавун.

Ущільнення валу - подвійне торцеве з масляною камерою.

Насоси застосовуються в різних галузях промисловості, в сільському і міському комунальних господарствах.

Конструкція насоса СДВ 16/25

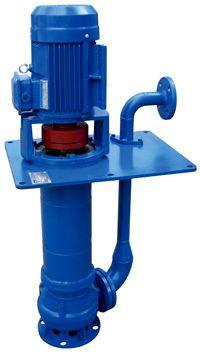

Вертикальний електронасосний агрегат СДВ 16/25 складається з насоса і електродвигуна, який кріпиться до верхнього ліхтаря насоса. Вали насоса та електродвигуна з'єднані між собою пружною муфтою. Опорою насоса служить ліхтар верхній труба-колонка. У центральній розточці труби-колонки на двох підшипникових опорах встановлено вал насоса. Робоче колесо насоса встановлюється на вал і стопориться гайкою ковпачковою

Насоси СДВ 16/25 експлуатується, встановивши безпосередньо на ємність, де міститься рідина, що перекачується. Насосна частина занурюється в перекачуваних рідину на глибину до 1,4 метра.

Така глибина занурення забезпечується подвійним торцевим ущільненням з масляною камерою. Мастило подвійного торцевого ущільнення забезпечується проміжної масляною камерою.

Умовні позначення

Насос СДВ 16/25-55У2

Де,

СДВ - тип насоса: стічно-динамічний вертикальний.

16 - подача, м3/ч.

25 - напір, м

55 - наявність в конструкції подвійного торцевого ущільнення

У – кліматичне виконання;

2 – категорія розміщення.

При поставці електронасосів з одним з варіантів робочих коліс по зовнішньому діаметру додається індекс:

«а»-зменшений діаметр;

«б»- найменший діаметр.

Комплектність насоса СДВ 16/252 уточнюйте
