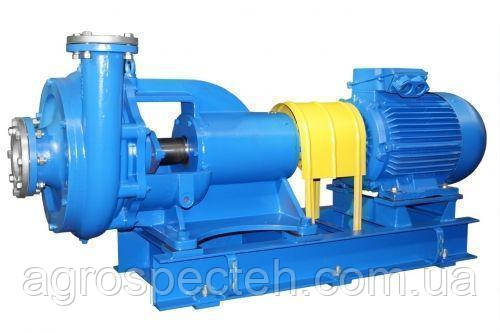

Насос СД 450/22,5 б

ПРИЗНАЧЕННЯ ТА ЗАСТОСУВАННЯ

Насоси СД призначені для перекачування міських та виробничих стічних, фекальних вод інших забруднених рідин водневим показником (рН) 6 - 8,5, щільністю яких не перевищує 1050 кг/м3, температурою до 80°С, із вмістом образивних частинок не більше 1 % за обсягом, розміром не більше 5 мм та мікротвердістю до 9000 МПа.

Конструкція та принцип роботи

Основні вузли електронасосного агрегату — насос СД і приводний двигун з горизонтальним валом, змонтовані на звареній фундаментній рамі.

У закріпленому на кронштейні литому чавунному корпусі зі спіралеподібною проточною порожниною розташоване відцентрове робоче колесо одностороннього входу закритого типу, встановлене на торці приводного валу. Вал з'єднаний з електродвигуном пружною втулково-пальцевою муфтою (або муфтою іншого типу) та встановлений на двох радіальних підшипниках, закріплених у кронштейні. Герметичність з'єднання валу забезпечують одинарне або подвійне сальникове ущільнення.

Для охолодження сальників та запобігання поширенню неприємних запахів насоси комплектуються гідрозатворами — в них подається технічна вода під тиском, на 0,1 –; 0,15 МПа вище, ніж тиск на вході.

Застосування

Стоково-динамічні відцентрові одноступеневі насоси типу СД застосовуються в різних сферах:

• на міських, селищних насосних станціях для перек ачки та дренування побутових та промислових стоків;

• на водоканалах, теплових електростанціях;

• в каналізаційних мережах, системах опалення, водопостачання, водовідведення та водоочищення структур ЖКГ та промислових об'єктів різного профілю;

• у системах каналізації аграрних комплексів, фермерських господарств;

• в системах каналізації котеджних селищ, санаторних і розважальних комплексів, що окремо стоять, приватних домоволодінь;

• для поливу садів та городних ділянок індивідуальних господарств.

Умовні позначення

насоси для сточно-масних середовищ СД 450/22,5б УХЛ4

де,

СД-сточно-динамічний насос;

450 - подача (м3/год);
22,5 - натиск (м);

а — перше обточування робочого колеса (б - друге обточування р.к.),

без позначення – одинарний сальник,

сд – подвійний сальник.

УХЛ - кліматичне виконання

4 - категорія розміщення під час експлуатації

Комплектність насоса СД 450/22,5б  уточнюйте
