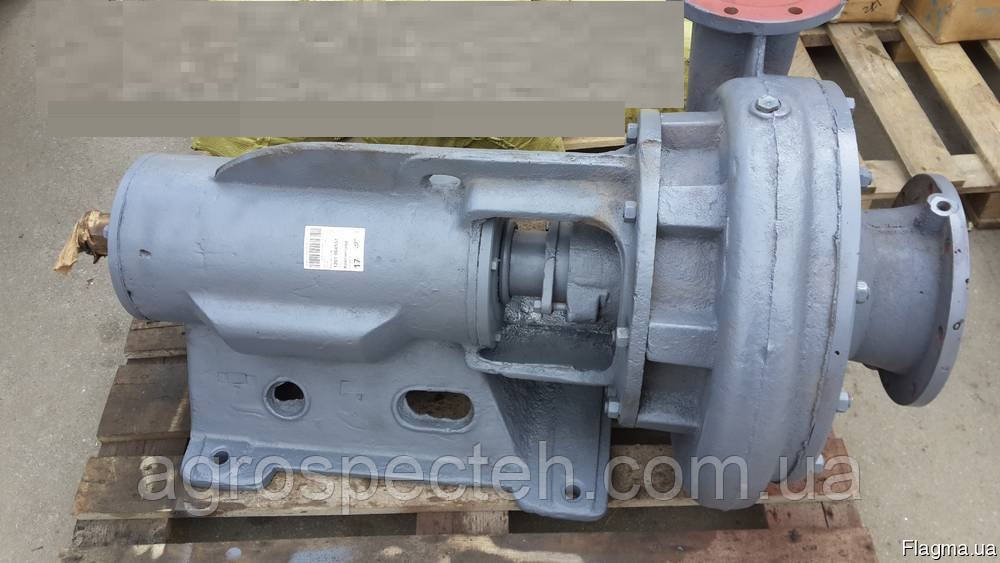

Насос СД 250/22,5 б

ПРИЗНАЧЕННЯ ТА ЗАСТОСУВАННЯ

Насоси СД призначені для перекачування міських і виробничих стічних, фекальних вод інших забруднених рідин водневим показником (рН) 6 - 8,5, щільністю яких не перевищує 1050 кг/м3, температурою до 80°С, з вмістом образивных частинок не більше 1 % за обсягом, розміром не більше 5 мм і мікротвердістю до 9000 МПа.

Конструкція і принцип роботи

Основні вузли електронасосні агрегати — насос СД і приводний двигун з горизонтальним валом, змонтовані на зварної фундаментній рамі.

В закріпленому на кронштейні литому чавунному корпусі з спіралеподібної проточною порожниною розташоване відцентрове робоче колесо одностороннього входу закритого типу, встановлене на торці приводного валу. Вал з'єднаний з електродвигуном пружної втулочно-пальцевої муфти (або муфтою іншого типу) і встановлений на двох радіальних підшипниках, закріплених в кронштейні. Герметичність з'єднання вала забезпечують одинарне або подвійне сальникове ущільнення.

Для охолодження сальників і запобігання поширення неприємних запахів насоси комплектуються гідрозатворами — в них подається технічна вода під тиском, на 0,1 – 0,15 МПа вище, ніж тиск на вході.

Застосування

Стічно-динамічні насоси відцентрові одноступінчаті типу ЦД застосовуються в різних сферах:

• на міських, селищних насосних станцій для перекачування і дренування побутових і промислових стоків;

• на водоканалах, теплових електростанціях;

• в каналізаційних мережах, системах опалення, водопостачання, водовідведення та водоочищення структур ЖКГ та промислових об'єктів різного профілю;

• в системах канализации аграрных комплексов, фермерских хозяйств;

• в системах канализации коттеджных посёлков, отдельно стоящих санаторных и развлекательных комплексов, частных домовладений;

• для полива садов и огородных участков индивидуальных хозяйств.

Условные обозначения

насоса для сточно-массных сред СД 250/22,5б УХЛ4

где,

СД- сточно-динамический насос;

250 - подача (м3/час);
22,5 - напор (м);

а — первая обточка рабочего колеса (б –вторая обточка р.к.),

без обозначения – одинарный сальник,

сд – двойной сальник.

УХЛ - климатическое исполнение

4 - категория размещения при эксплуатации

Комплектність насоса СД 250/22,5 б уточнюйте
