ПРИЗНАЧЕННЯ ТА ЗАСТОСУВАННЯ

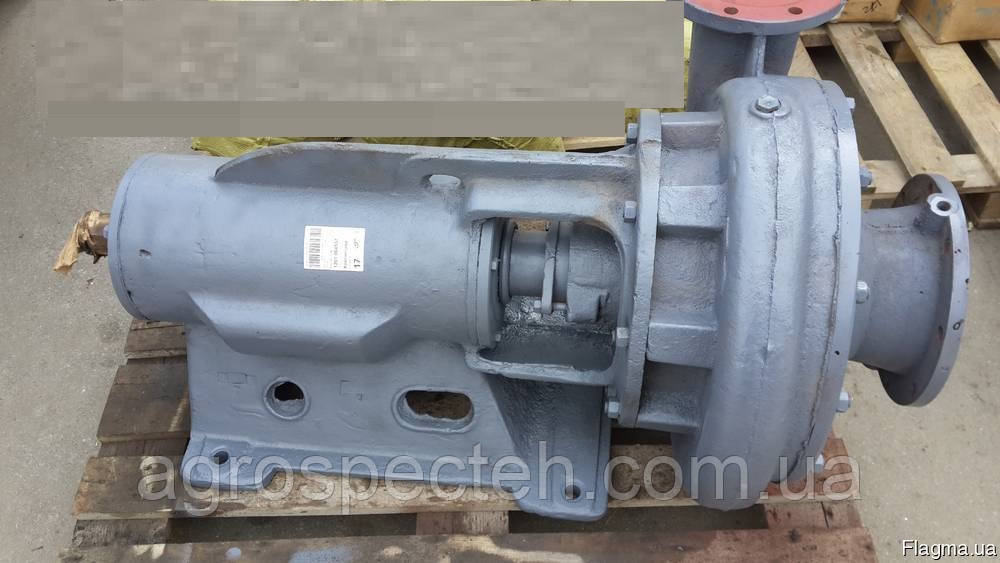

Насоси СД
призначені для перекачування міських і виробничих стічних, фекальних вод інших забруднених рідин водневим показником (рН) 6 - 8,5, щільністю яких не перевищує 1050 кг/м3, температурою до 80°С, з вмістом образивных частинок не більше 1 % за обсягом, розміром не більше 5 мм і мікротвердістю до 9000 МПа.
Конструкція і принцип роботи
Основні вузли електронасосні агрегати — насос СД і приводний двигун з горизонтальним валом, змонтовані на зварної фундаментній рамі.
В закріпленому на кронштейні литому чавунному корпусі з спіралеподібної проточною порожниною розташоване відцентрове робоче колесо одностороннього входу закритого типу, встановлене на торці приводного валу. Вал з'єднаний з електродвигуном пружної втулочно-пальцевої муфти (або муфтою іншого типу) і встановлений на двох радіальних підшипниках, закріплених в кронштейні. Герметичність з'єднання вала забезпечують одинарне або подвійне сальникове ущільнення.
Для охолодження сальників і запобігання поширення неприємних запахів насоси комплектуються гідрозатворами — в них подається технічна вода під тиском, на 0,1 – 0,15 МПа вище, ніж тиск на вході.
Стічно-динамічні насоси відцентрові одноступінчаті типу ЦД застосовуються в різних сферах:
Умовні позначення
насоса для стічно-масних середовищ СД 80/32б УХЛ4
де,
СД - стічно-динамічний насос;
80 - подача (м3/год);
32 - напір (м);
а — перша обточування робочого колеса (б –друга обточування р. к.),
без позначення – одинарний сальник,
сд – подвійний сальник.
УХЛ - кліматичне виконання
4 - категорія розміщення при експлуатації
Комплектність насоса СД 80/32б уточнюйте
