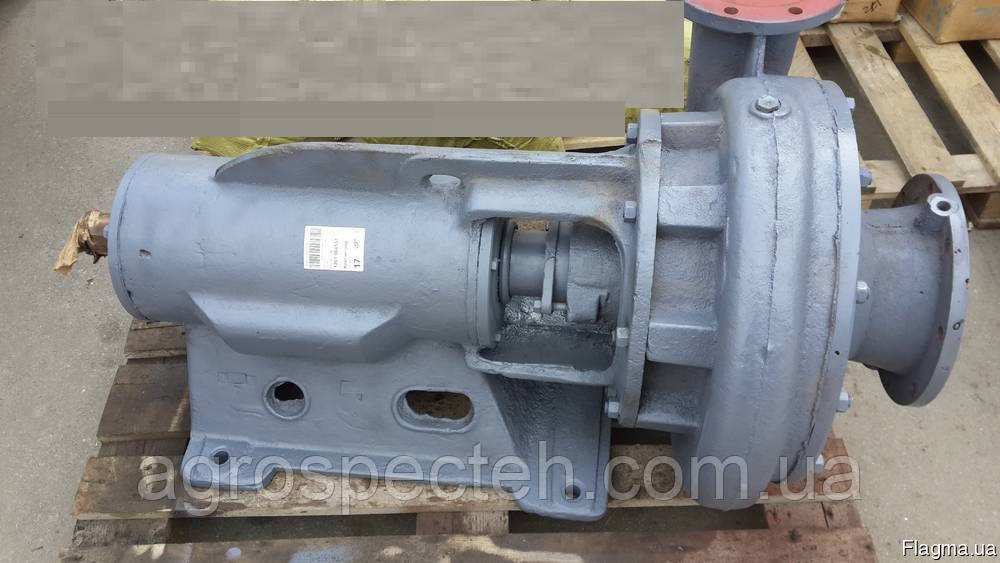

Насос СД 70/80а

ПРИЗНАЧЕННЯ ТА ЗАСТОСУВАННЯ

Насоси СД призначені для перекачування міських і виробничих стічних, фекальних вод інших забруднених рідин водневим показником (рН) 6 - 8,5, щільністю яких не перевищує 1050 кг/м3, температурою до 80°С, з вмістом образивных частинок не більше 1 % за обсягом, розміром не більше 5 мм і мікротвердістю до 9000 МПа.

Конструкція і принцип роботи

Основні вузли електронасосні агрегати — насос СД і приводний двигун з горизонтальним валом, змонтовані на зварної фундаментній рамі.

В закріпленому на кронштейні литому чавунному корпусі з спіралеподібної проточною порожниною розташоване відцентрове робоче колесо одностороннього входу закритого типу, встановлене на торці приводного валу. Вал з'єднаний з електродвигуном пружної втулочно-пальцевої муфти (або муфтою іншого типу) і встановлений на двох радіальних підшипниках, закріплених в кронштейні. Герметичність з'єднання вала забезпечують одинарне або подвійне сальникове ущільнення.

Для охлаждения сальников и предотвращения распространения неприятных запахов насосы комплектуются гидрозатворами — в них подаётся техническая вода под давлением, на 0,1 – 0,15 МПа выше, чем давление на входе.

Применение

Сточно-динамические центробежные одноступенчатые насосы типа СД применяются в разных сферах:

• на городских, поселковых насосных станциях для перекачки и дренирования бытовых и промышленных стоков;

• на водоканалах, тепловых электростанциях;

• в канализационных сетях, системах отопления, водоснабжения, водоотведения и водоочистки структур ЖКХ и промышленных объектов разного профиля;

• у системах каналізації аграрних комплексів, фермерських господарств;

• у системах каналізації котеджних селищ, що стоять окремо, санаторних та розважальних комплексів, приватних домоволодінь;

• для поливу садів і городніх ділянок індивідуальних господарств.

Умовні позначення

насоса для стічно-масних середовищ СД 70/80а УХЛ4

де,

СД - стічно-динамічний насос;

70 - подача (м3/год);
80 - напір (м);

а — перша обточування робочого колеса (б –друга обточування р. к.),

без позначення – одинарний сальник,

сд – подвійний сальник.

УХЛ - кліматичне виконання

4 - категорія розміщення при експлуатації

Комплектність насоса СД 70/80а уточнюйте
