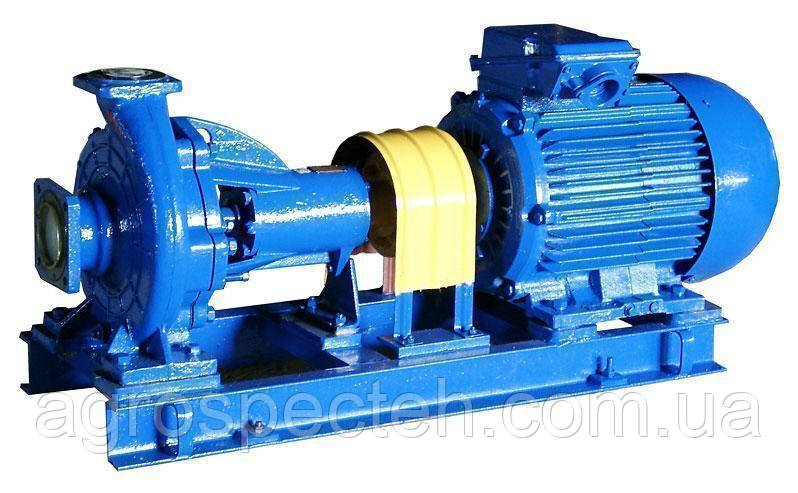

Насос СМ 200-150-400/6а

Технічні характеристики СМ 200-150-400/6а Подача 220 м3/год Напір 17 м Потужність споживана насосом (макс.) 21 кВт Потужність двигуна 22 кВт Частота обертання 1000 об/хв Напруга 380 В Частота мережі 50 Гц ККД 67 % Розмір прохідного перерізу 80 мм Тиск на вході 0,25 (2,5) МПа (кгс/см2), не більше Допустимий кавітаційний запас 6 м Тип ущільнення подвійне сальникове або торцеве (т) Температура перекачується рідини від 0 до +80 º с Витік через ущільнення 5,0 або 0,05 (т) л/год, не більше Гідравлічна характеристика (графік)

Вимоги до показників неагресивних перекачуваних мас:
Консольні насоси типу СМ для стічних мас відносяться до різновиду динамічних (відцентрових) агрегатів. Їх призначення — переміщення каналізаційних вод та інших забруднених рідин.

• щільність не більше 1050 кг/м³;
• температура нагрівання до 80°С;
• питомий вміст твердих включень не більше 1%, допустимий розмір часток 5 мм;
• концентрація забруднень у межах 2%;
• допускається наявність газу у складі до 5%.

Обладнання може працювати у вибухонебезпечних умовах класу 1 і 2. З цією метою насоси укомплектовують захищеними двигунами і постачають торцевими ущільненнями валу.

Область застосування

У структурі муніципальних водоканалів і на інших об'єктах ЖКГ насоси СМ здійснюють відведення каналізаційних стоків. Агрегати з успіхом застосовуються в більшості дренажних систем і сприяють очищенню побутових стічних вод.

Аналогічні завдання вирішують насоси і в промисловості: скрізь, де необхідна перекачування забруднених водних мас, включаючи металургійні підприємства і нафтопереробну галузь.

Конструктивний пристрій

До групи виробів СМ відносяться горизонтальні, відцентрові насоси консольного типу, які мають або сальникове, або торцеве ущільнення валу.

Електродвигун з'єднаний з ротором насоса за допомогою втулочно-пальцевої муфти. На підставі чавунного литого корпуса знаходяться опорні лапи.

Горизонтальний вхідний патрубок розташований на осі обертання вала, а вихідний патрубок спрямований щодо нього під прямим кутом вгору. Фланець напірного патрубка може бути двох видів: круглої і квадратної форми.

Відцентрове робоче колесо з одностороннім входом і осьовим підведенням рідини має виконання закритого типу. Функцію розвантаження несучого диска від дії осьових сил виконують радіальні лопатки (імпеллера). Цей вид насосів відрізняється збільшеними розмірами проточних каналів робочої зони.

Основні переваги

Фекальні насоси СМ вигідно відрізняють такі якості:

• можливість зміни параметрів насоса за рахунок підбору розмірів робочих коліс;
• експлуатація в умовах підвищеної небезпеки;
• демонтаж насоса не вимагає відключення трубопроводів.

Умовні позначення:

Агрегат СМ 200-150-400 а-т-Е-6

Де,

СМ — стічно-массный;

200 — діаметр вхідного патрубка, мм;

150 — діаметр вихідного патрубка, мм;

400 — діаметр робочого колеса (умовний), мм;

а, б - індекс обточування робочого колеса (а або 6 —зменшені діаметр робочого колеса).

Тип ущільнення валу:

без позначення — подвійний сальник, т — торцеве одинарне.

Частота обертання:

2 — 48,4 з" (2900 об/хв);

4 — 24,2 з" (1450 об/хв);

6 — 16,0 з" (960 об/хв).

Індекс виконання:

без позначення — для насосів (агрегатів), призначених для експлуатації в вибухо -та пожежонебезпечних виробництвах;

«Е» - для насосів (агрегатів), призначених для експлуатації у вибухо

- і пожежонебезпечних виробництвах

Комплектність насоса СМ 200-150-400/6 уточнюйте
