Вихровий насос ВК(С) 4/28 А

Вихрові насоси ВК, ВКС, ВКО

Ця серія вихрових насосів ВК, ВКС, ВКО представлена пристроями насосними консольного розташування. Призначення агрегатів — перекачування не забрудненої води (морський, річковий).

Крім води, вихрові агрегати можуть подавати інші рідини за умови, що їх в'язкість і агресивність збігаються з показниками води. Додатково нормується такий параметр, як швидкість корозії, загрозливою поверхонь проточної частини.

Випускаються насоси утворюють групи всередині кожної моделі за складом матеріалів для деталей проточної частини:

• у насосах серії ВК — чавунні (виконання А), бронзи (тип виконання Б), з нержавіючої сталі (До);
• у насосах серії ВКС також використовуються всі три види матеріалів;
• група насосів ВКО має єдине чавунне виконання.

Від властивостей матеріалу проточною зони залежить працездатність насоса під дією середовища:

• нижній поріг температурного інтервалу для агрегатів виконання А знаходиться на -15°С;
• нижній поріг температурного інтервалу для агрегатів виконань Б і починається з позначки -40°С;
• верхня межа температур нагріву складає +85°С.

Ущільнення валу насосів даної серії — сальникове набивання. Вироби не розраховані на експлуатацію в умовах підвищеного ризику пожежі, вибуху.

Область використання

Застосовують насоси ВК, ВКС, ПКО в різних галузях:

• на об'єктах комунального господарства;
• для поливу сільськогосподарських угідь;
• в промислових технологіях;
• на флоті даними насосами обладнані машинних відділеннях, а також котельні установки суден.

Конструктивний пристрій

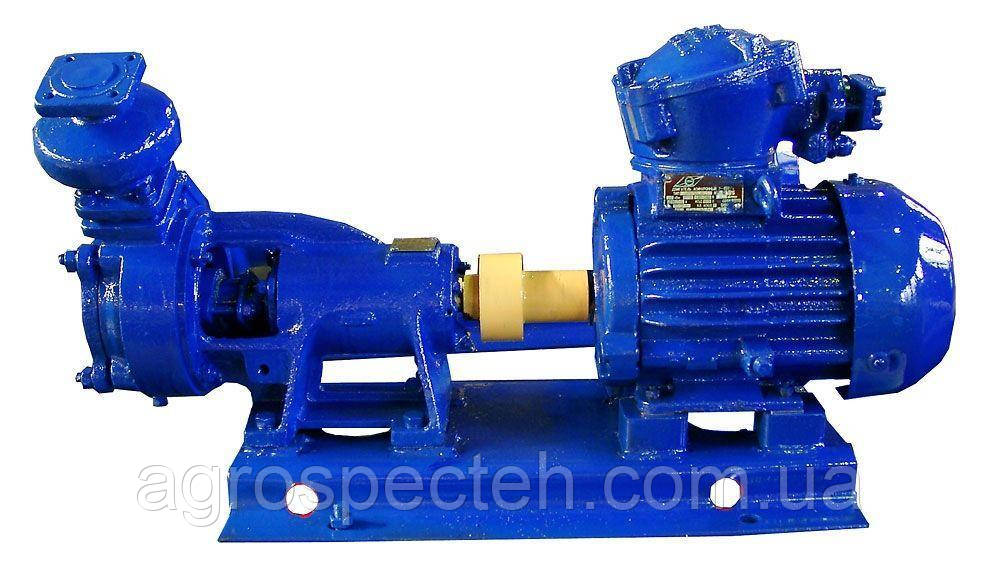

Загальна компонування агрегату виконана традиційно: на загальній рамі або плиті послідовно розташовуються одноступінчатий вихровий насос і електродвигун привода. З'єднувальний вузол — пружна муфта. Насоси ВК, ВКС і ВКО відносяться до типу консольних горизонтальних виробів.

Обертання ротора може відбуватися в будь-якому напрямку, визначається підключенням трубопроводів і залежить від руху потоку рідини між ними.

У робочій зоні вода направляється уздовж кільцевого каналу, при цьому енергія потоку зростає. На дисковому робочому колесі знаходяться радіальні лопаті. Посадка робочого колеса допускає його вільне переміщення вздовж осі. Щоб компенсувати осьові сили, в диску робочого колеса виконані спеціальні отвори.

В окремих моделей можуть бути великі розміри насосної частини при єдиному конструктивному рішенні. Робоча камера знаходиться в об'єднаній зоні кришки і корпусу. Направляючий кільцевий канал виходить в області обох патрубків насоса. Канал поділений на 2 ділянки: всмоктуючу зону від напірної частини відокремлює перемичка.

До вихідного патрубка насосів серії ВКС приєднаний напірний ковпак, за допомогою якого здійснюється функція самостійного всмоктування рідини. У насосах серії ВКО (з режимом обігріву) передбачена особлива камера, в порожнину якої можуть подаватися або пар, або рідина для охолодження.

Чим відрізняються насоси

Насосні агрегати ВК, ВКС, ВКО істотно виділяються наступними якостями:

• великим набором величин напору при незначних подачах;
• прямою залежністю величини напору від параметрів подачі;
• повнотою самостійного всмоктування.

Розшифровка позначення

Насос ВКС 10/45 Б – У2

• «В» — вихровий динамічний насос;
• «До» — вид консольний;
• «З» — самостійне всмоктування (може бути «Про» — додатковий обігрів або охолодження);
• 10 — показник величини подачі, виражений у літрах за секунду;
• 45 — значення номінального тиску (м);
• «Б» — покажчик матеріалу, проточна частина з бронзи (якщо зазначено «А» — чавун, якщо «До» — нержавіючий сплав);
• «У» — ознака кліматичних умов експлуатації (може бути Т);
• 2 — категорія розміщення.

КОМПЛЕКТАЦІЮ УТОЧНЮЙТЕ
